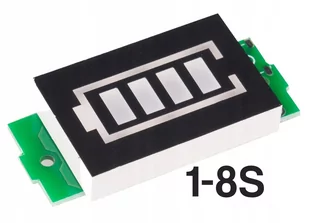

Uniwersalny wskaźnik naładowania pakietu ogniw od 1S do 8S (Litowe, Li-Ion, Li-Pol) 1S 2S 3S 4S 5S 6S 7S 8S Przeznaczony do 1S - 8S (konfiguracja zworkami) Wskazuje 5 progów naładowania: 100% 75% 50% 25% mniej niż 25% Nie wolno przekraczać napięcia odpowiadającego 4,3*N (N - ilość ogniw). Parametry: Zasilanie: ze źródła pomiaru Pobór prądu: 2mA - 6mA Wskaźnik LED: 4 stopniowy Kolor LED-ów:
niebieski (bloki), czerwony (obwódka) Częstotliwość odświeżania: 500 ms /1 pomiar Temperatura pracy: od 10 do 65 st. C Wymiary: 44 x 20 x 9 mm Wymiary samego wyświetlacza: 31 x 20 mm Częstotliwość pomiaru:
1 Hz Procentowe wartości odpowiadające napięciu (w zależności od konfiguracji modułu): Przykład konfiguracji modułu dla 1S i 3S: Wymiary modułu:
