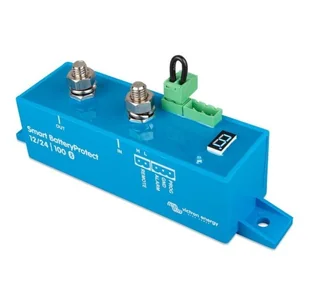

Victron Energy Smart BatteryProtect 12/24V-100A

Smart BatteryProtect 12V/24V-100A od Victron Energy (MPN BPR110022000) oferuje solidną ochronę akumulatorów 12V i 24V różnych typów. W porównaniu do poprzedniej serii, wersja Smart posiada zintegrowany moduł Bluetooth, który łączy Smart BatteryProtect (BP-100) ze smartfonem lub tabletem. Pozwala to zaprogramować wszystkie wymagane progi włączenia/wyłączenia lub ustawić odpowiednią wartość z 9 predefiniowanych progów. BatteryProtect 12/24V może być również jako przerywacz ładowania między ładowarką a baterią litową. Szeroki zakres napięcia roboczego 6-35 V sprawia, że urządzenie ma uniwersalne zastosowanie.

Opcja podłączenia zewnętrznego przełącznika lub alarmu do BatteryProtect sprawia, że BP-100 Smart jest idealnym monitorem baterii. Cechy urządzenia Smart BatteryProtect 12/24V-100Amaksymalna zdolność przełączania 100ADla akumulatorów 12V i 24V z automatycznym wykrywaniem zakresu napięcia baterii akumulatorówOchrona przeciwwybuchowa dzięki zintegrowanym przełącznikom MOSFET, które zastępują przekaźniki, a tym samym zmniejszają ryzyko iskrzenia do zerazintegrowany moduł Bluetooth, który można opcjonalnie wyłączyćswobodnie programowalne progi włączania i wyłączania, łatwo i bezprzewodowo za pośrednictwem aplikacji VictronConnectmożliwość alternatywnego programowania i wyświetlania stanu ustawień za pomocą wyświetlacza siedmiosegmentowegozintegrowane wyjście alarmowe, możliwość wyboru 9 predefiniowanych wartości progowychdo wyjścia alarmowego można podłączyć alarm zewnętrzny, diodę LED lub przekaźnikzmniejszenie obciążenia BP może być kontrolowane za pomocą przekaźnika przez zdarzenia zewnętrzne, których nie można zaprogramować w ten sposóbWyjście opóźnionego alarmuWyjście alarmowe jest aktywowane, gdy napięcie akumulatora spadnie poniżej ustawionej wartości wyłączenia na dłużej niż 12 sekund. Włączenie silnika nie aktywuje zatem alarmu. Wyjście alarmowe to zabezpieczone przed zwarciem wyjście typu otwarty kolektor podłączone do szyny ujemnej (minus). Maks. Prąd 50 mA.

Wyjście alarmowe jest zwykle używane do aktywacji sygnału dźwiękowego, diody LED lub przekaźnika. solidna ochrona akumulatora dla każdego typu akumulatoraDzięki szerokiej gamie opcji konfiguracyjnych, Smart BP-100 jest idealnym urządzeniem ochronnym dla akumulatora, a tym samym zapewnia maksymalną żywotność, ponieważ chociaż większość przetwornic napięcia lub regulatorów ładowania ma zabezpieczenie podnapięciowe, interweniuje ono tylko przy dość niskich wartościach, które zwykle mieszczą się w zakresie 10,5 V / 21 V. Im wyższy jest ten próg wyłączenia, tym dłużej będziesz mógł cieszyć się swoimi akumulatorami, które generalnie są dość kosztowne. Wybór progu wyłączeniaW zależności od typu akumulatora, istnieją różne minimalne napięcia akumulatora, których należy przestrzegać, aby nie uszkodzić akumulatora. W przypadku akumulatorów AGM/żelowych zalecamy ustawienie progu wyłączenia Batteryprotect na 11,5 V.

W przypadku baterii litowych (LifePo4) zalecany jest próg wyłączenia 12,0 V. W zależności od przeznaczenia akumulatora może być konieczna zmiana tych wartości granicznych. Producenci podają również różne specyfikacje dla swoich akumulatorów. Dlatego zawsze należy zapytać producenta akumulatora, który próg wyłączenia jest odpowiedni dla danego akumulatora!Zakres dostawy: 1x Victron Energy BPR110022000 Smart BatteryProtect 12/24V 100A 1x Instrukcja obsługi SmartBatteryProtect 12/24V 100A od Victron Ochrona akumulatora za pomocą Bluetooth BatteryProtect odłącza akumulator od mniej ważnych odbiorników, zanim zostanie on całkowicie rozładowany (co mogłoby go uszkodzić) lub zanim nie będzie już miał wystarczającej ilości energii do uruchomienia silnika.

Bluetooth: Proste programowanie Za pomocą Bluetooth do zaprogramowania Smart BatteryProtect można ustawić wszystkie wymagane wartości progowe włączenia/wyłączenia. Alternatywnie można ustawić jedną z dziewięciu wstępnie ustawionych wartości progowych włączenia/wyłączenia za pomocą styku programowania (patrz instrukcja). W razie potrzeby funkcję Bluetooth można wyłączyć. automatyczne wykrywanie zakresu napięcia 12/24 V BatteryProtect automatycznie rozpoznaje napięcie systemu. Proste programowanie BatteryProtect można ustawić tak, aby włączał się lub wyłączał przy kilku różnych napięciach.

Siedmiosegmentowy wyświetlacz wskazuje, które ustawienie zostało wybrane. Specjalne ustawienie dla akumulatorów litowo-jonowych W tym trybie BatteryProtect może być sterowany przez VE. Bus BMS. Uwaga: BatteryProtect może być również jako przerywacz ładowania między ładowarką akumulatora a akumulatorem litowo-jonowym. Patrz schemat połączeń w instrukcji. Niezwykle niski pobór mocy Jest to ważne w przypadku akumulatorów litowo-jonowych, zwłaszcza po wyłączeniu z powodu niskiego poziomu napięcia.

Więcej informacji można znaleźć w naszej karcie danych akumulatorów litowo-jonowych oraz w instrukcji VE. Bus BMS. Zabezpieczenie przepięciowe Aby zapobiec uszkodzeniu wrażliwych obciążeń przez przepięcie, obciążenie jest zawsze wyłączane, gdy napięcie DC przekracza wartość 16 V lub 32 V. Ochrona przeciwwybuchowa Brak przekaźników, ale przełączniki MOSFET, a zatem brak iskrzenia. Opóźnione wyjście alarmowe Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionej wartości wyłączenia na dłużej niż 12 sekund. Włączenie silnika nie aktywuje więc alarmu.

Wyjście alarmowe to zabezpieczone przed zwarciem wyjście typu otwarty kolektor podłączone do szyny ujemnej (minus). Maks. Prąd 50 mA. Wyjście alarmowe jest zwykle używane do aktywacji sygnału dźwiękowego, diody LED lub przekaźnika. Opóźnienie wyłączenia i ponownego podłączenia obciążenia Obciążenie jest wyłączane 90 sekund po aktywacji alarmu. Jeśli napięcie akumulatora ponownie wzrośnie do wartości progowej dla podłączenia w tym okresie (na przykład po uruchomieniu silnika), obciążenie nie zostanie wyłączone.

Obciążenie jest ponownie podłączane 30 sekund po tym, jak napięcie akumulatora przekroczy określoną wartość napięcia dla ponownego podłączenia. Smart BatteryProtect 12/24V 100A marki Victron Energy to inteligentny rozłącznik akumulatora, który automatycznie zabezpiecza go przed nadmiernym rozładowaniem, zapewniając optymalną ochronę. Urządzenie odłącza zbędne obciążenia, zanim napięcie akumulatora spadnie do poziomu, który mógłby go uszkodzić, wydłużając tym samym żywotność baterii. Dzięki funkcji Bluetooth, użytkownicy mogą bez trudu skonfigurować urządzenie za pomocą aplikacji VictronConnect, ustawiając progi rozłączania i włączania akumulatora zgodnie z potrzebami. Programowanie odbywa się zdalnie, eliminując konieczność ręcznej obsługi przewodów.

Smart BatteryProtect automatycznie dostosowuje się do napięcia 12V lub 24V, a także posiada specjalne ustawienia chroniące akumulatory litowe oraz wrażliwe obciążenia przed przepięciami. Urządzenie jest wyposażone w technologię MOSFET, co eliminuje iskrzenie podczas rozłączania i załączania obciążeń, zwiększając bezpieczeństwo instalacji. Dodatkowo, Smart BatteryProtect posiada niskie zużycie energii oraz funkcję alarmu, która informuje o stanie pracy za pomocą diody LED lub sygnalizatora dźwiękowego. Opóźnienia w odłączaniu i ponownym podłączaniu obciążenia pozwalają na płynne działanie systemu, co sprawdza się w bardziej wymagających zastosowaniach, takich jak systemy z przetwornicami. Specyfikacja techniczna:

Model: Smart Battery Protect 12/24V 100AMaksymalny ciągły prąd obciążenia: 100APrąd szczytowy (w ciągu 30 sekund): 600AZakres napięcia roboczego: 6 - 35VPobór prądu z BLE włączonym: 1,4 mAPobór prądu z BLE wyłączonym:

1,2 mAPobór prądu przy wyłączeniu lub niskim napięciu (BLE On): 0,9 mAPobór prądu przy wyłączeniu lub niskim napięciu (BLE Off): 0,7 mAOpóźnienie wyjścia alarmowego: 12 sekundMaksymalne obciążenie wyjścia alarmowego: 50 mA (odporne na zwarcia)Opóźnienie odłączenia obciążenia:

90 sekundOpóźnienie ponownego podłączenia obciążenia: 30 sekundProgi domyślne odłączania: 10,5V lub 21VProgi domyślne włączania: 12V lub 24VZakres temperatury roboczej: -40°C do +40°C (pełne obciążenie), do 60% obciążenia nominalnego przy 50°CStopień ochrony (elektronika):

IP67 (potted)Połączenia: IP00Typ połączenia: M8Moment montażowy: 9 NmWaga: 0,5 kgWymiary (wys. x szer. x gł.): 61 x 41 x 164 mmSmart BatteryProtect 12/24V 100A to zaawansowane urządzenie, które zapewnia pełną kontrolę nad stanem akumulatora, umożliwiając bezpieczne i wydajne zarządzanie systemami zasilania, zarówno w pojazdach, jak i systemach off-grid.

Monitor akumulatora Smart BatteryProtect 12/24V 100ASmart BatteryProtect 12/24V-100A chroni akumulatory 12 V i 24 V. Odłącza akumulator od odbiorników, zanim rozładuje się on do tego stopnia, że nie będzie można uruchomić silnika. Wersja Smart posiada zintegrowany moduł Bluetooth, który łączy Smart BatteryProtect ze smartfonem lub tabletem. Umożliwia to ustawienie progów włączania/wyłączania. W przypadku BatteryProtect możliwa jest regulacja prądu tylko w jednym kierunku, np.

od akumulatora do odbiornika. Ponadto prąd może płynąć tylko od połączenia ON do połączenia OFF. W przypadku użycia z obciążeniem, akumulator musi być podłączony do połączenia ON; w przypadku użycia z ładowarką, ładowarka musi być podłączona do połączenia ON. Elementy obsługowe i interfejsy stanowią ważne wyposażenie falowników. Sterowanie i regulacja falownika jest znacznie uproszczona dzięki elementom obsługi i interfejsom, co wynika ze zrozumiałej struktury falownika.

Elementy obsługowe i interfejsy umożliwiają płynny przebieg procesów między dwoma urządzeniami - zgodnie z wcześniej ustalonymi wymaganiami. Victron Energy Smart BatteryProtect 12/24V-100A Victron Energy Smart Battery Protect 12/24V-100A BPR110022000 Batterietrenner (BPR110022000)
