ŁADOWARKA OCHRONNA Li-Ion18650 1S 5A 3,7V 4,2V BMS moduł

Ładowarka ochrona Li-Ion 18650 1S 5A 3,7V 4,2V BMS z zabezpieczeniem Parametry: Obsługuje akumulatory 1S typu: Li-ion, LiCoO2, LiMn2O4, Li (NiCoMn) O2, Lipo Zasilanie 4,2 V Podwójny układ MOS kontrolujący nadmierne naładowanie i rozładowanie baterii Zabezpieczenie przed nadmiernym rozładowaniem pojedynczego ogniwa 2. 75 V ± 0. 08 V Minimalne napięcie wykrywania pojedynczego ogniwa: 2,45 V ± 0.

08 V Zabezpieczenie maksymalnego napięcia przeładowania na ogniwo 4,28 ± 0,05 V Maksymalny prąd ciągły pracy: 5A Sugerowany prąd pracy ciągłej 3-4A Maksymalny prąd chwilowy: 6-8A Zabezpieczenie przed nadmiernym przeciążeniem 5-6A Zabezpieczenie przed zwarciem (czas) 250 us Zakres temperatury pracy: -40 + 50 st. C Temperatura przechowywania:

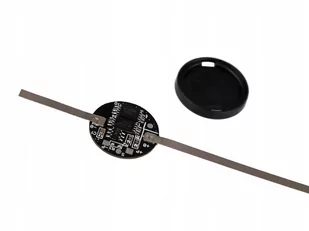

-40 ~ + 80 st. C Wymiary: 35x4 mm ZESTAW ZAWIERA: moduł 1S ze zgrzanymi blaszkami plastikowy kapturek termokurcz Schemat podłączenia: B+ - do plus ogniwa B- - do minus ogniwa P+ - wspólny plus do ładowarki (ładowanie) i urządzenia (rozładowanie) W tej wersji BMS-a jest umieszczony wspólnie na styku B+ P- - wspólny minus do ładowarki (ładowanie) i urządzenia (rozładowanie) Styk P- znajduje się na drugiej całej blaszanej powierzchni modułu UWAGA! Kable/tasiemki niklowe powinny być najlepiej zgrzewane do modułu, tak żeby czas zgrzewania/lutowania nie przekraczał 1,5 sek. na styk. Długie podgrzewanie styków może odparzyć styki lub uszkodzić moduł.
