Oczomyjka + Prysznic Bezpieczeństwa

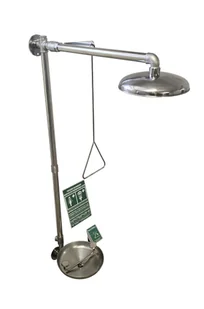

Zestaw oczomyjka + prysznic bezpieczeństwa, wykonanie w całości ze stali nierdzewnej, montaż do ściany. Dzięki zintegrowanej oczomyjce jest wysoce uniwersalny i sprawdzi się w wielu miejscach i zakładach pracy. Parametry techniczne materiał: stal nierdzewna 304, 304L, 316, 316L doprowadzenie wody: 1" montaż: do ściany uruchomienie:

przez naciśnięcie klapki lub pociągnięcie cięgna ciśnienie: z sieci wodociągowej min 2 bar - max 6 bar wydajność oczomyjki min. 12l/min, prysznica min. 100l/min INSTRUKCJA OBSŁUGI Zestaw składa się z dwóch urządzeń: Prysznica oraz oczomyjki.

Aby uruchomić prysznic, wystarczy pociągnąć za cięgno ku dołowi, z czaszy pojawi się woda, po zakończeniu cięgno popchnąć pionowo do góry, w celu zamknięcia przepływu wody. Aby uruchomić oczomyjkę wystarczy popchnąć klapkę do przodu, woda automatycznie zrzuci klapki przeciw kurzowe i z głowic pojawi się woda do płukania oczu i twarzy, po zakończeniu pociągnąć klapkę w przeciwnym kierunku niż uruchomienie do pozycji pionowej oraz przykryć otwory wylotowe głowicy klapkami przeciw kurzowymi. Urządzenia testować co tydzień w sposób opisany w instrukcji obsługi. Urządzenie zawiera filtry w głowicach oczomyjki, kontrolować ich stan raz na 2-3 miesiące, chyba że zauważono podczas testów zaburzony strumień wody. Wymiana - głowica składa się z dwóch części, kręcą w stronę przeciwną do zegara odkręcić górną część, po zdjęciu jest dostęp do filtra, jeżeli jest zanieczyszczony należy go przemyć, jeżeli uszkodzony wymienić na nowy, montaż w odwrotnej kolejności niż wymiana.

MONTAŻ Proszę skręcić i uszczelnić dwie rury 66cm z rurą 51cm mufą Wkręcić uszczelniając mocowanie ścienne górne na rurę+, mocowania mają 3 otwory, tak skręcić aby wykorzystać 3 otwory (na zewnątrz od rur) musi to być skręcone przed przykręceniem do ściany, z kompletnym zestawem z misą. Tak skręcony zestaw przyłożyć do ściany i naznaczyć otwory do wiercenia kołków, zachować wysokość aby górna krawędź misy była na 100cm. Po wywierceniu przykręcić zestaw do ściany Wkręcić gwintowany nypel 1" poziomo w mocowaniu górnym Wkręcić zawór 1" z cięgnem, zwracając uwagę na kierunek cięgna (do przodu) Wkręcić rurę 1" ok 51cm Wkręcić kolano na rurę Nakręcić czaszę prysznica kręcąc za mufę czaszy Nakręcić rozgałęźnik oraz przykręcić klapkę (podkładka i nakrętka na trzpieniu zaworu) Przełożyć cięgno (drut) prysznica przez otwór w cięgnie Podłączyć wodę są zaraz przy zestawie z misą do trójnika, druga opcja w połowie zestawu jeżeli zamieni się trójnik z mufą, trzecia opcja z góry do górnego mocowania, dołączono korek aby jeden otwór zaślepić. Umieścić znak informacyjny przyklejając na dwustronną taśmę do ściany lub przykręcić Klapka Kompletny zestaw oczomyjki z misą Trójnik Rozgałęźnik Rura Mufa Rura Górne mocowanie Korek Nypel GZ/GZ Zawór Cięgno Rura 51cm Kolano GW/GZ Czasza prysznica Drut uruchamiający prysznic
