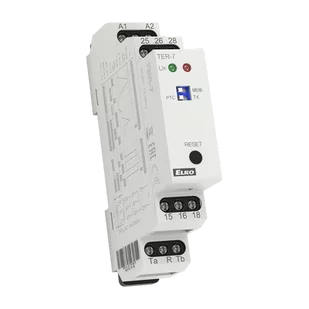

ELKO EP TERMOSTAT TER-7/24-230/24

Termostat TER-7 precyzyjnie monitoruje temperaturę uzwojenia silnika, zapewniając optymalne warunki pracy i minimalizując ryzyko przegrzania.

Urządzenie zostało zaprojektowany z na stałe ustawionymi progami załączania.

Korzysta z czujnika PTC wbudowanego w uzwojenie silnika przez producenta, lub czujnika zewnętrznego PTC.

Funkcja PAMIĘĆ - styki są rozłączone w stanie błędu do momentu interwencji operatora (naciśnięcie przycisku RESET).

Funkcja RESET stanu błędu: przyciskiem na panelu przednim lub stykiem zewnętrznym (zdalnie poprzez dwa przewody).

W przypadku zasilania z sieci przewód neutralny musi być podłączony do zacisku A2.

Dane techniczne termostatu:

• Zaciski zasilania: A1 - A2
• Napięcie zasilania: 24 - 240V AC/DC (AC 50 - 60 Hz)
• Pobór mocy: max. 2 VA / 1 W
• Max. moc rozproszona (Un + zaciski): 2.5 W
• Tolerancja napięcia zasilania: -15 %; +10 %

Obwód pomiarowy:

• Zaciski pomiarowe: Ta - Tb
• Rezystancja zimnego czujnika: 50 Ω - 1.5 kΩ

• Górny próg: 3.3 kΩ
• Dolny próg: 1.8 kΩ
• Czujnik: PTC (jest częścią silnika)
• Sygnalizacja awarii czujnika: migająca czerwona dioda LED


Dokładność:

• Dokładność ustawienia (mech.): < 5%
• Różnica załączania: ± 5 %
• Zależność od temperatury: < 0.1 % / °C

Wyjście:

• Ilość styków: 2x CO (AgNi)
• Prąd znamionowy: 8A / AC1
• Moc łączeniowa: 2000 VA / AC1, 192 W / DC
• Prąd szczytowy: 10A /< 3 s

• Napięcie znamionowe: 250V AC / 24V DC

Pozostałe dane:

• Temperatura pracy: -20 .. +55 °C
• Montaż: szyna DIN EN 60715
• Stopień ochrony obudowy: IP20 zaciski, IP40 od strony panelu przedniego
• Wymiary: 90 x 17.6 x 64 mm
• Zgodność z normami: EN 60255-1, EN 60255-26, EN 60255-27, IEC 60730-2-9
• Producent: ELKO
