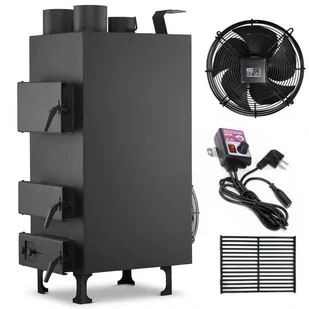

Piec z nadmuchem nadmuchowy dmuchawa firmy HIGHER o mocy 25kW UWAGA! W ZALEŻNOŚCI OD DOSTĘPNOŚCI PIEC MOŻE MIEĆ WYŁOŻONE PALENISKO CEGŁĄ SZAMOTOWĄ LUB WYKONANY BĘDZIE Z GRUBSZEJ BLACHY BEZ WYŁOŻENIA CEGŁAMI SZAMOTOWYMI! Parametry techniczne pieca nominalna moc grzewcza: 25,00 kW maksymalna moc grzewcza: 30,00 kW / około 300 m2 w komplecie: wentylator osiowy tłoczący o prędkości: 1400 obr/min i wydajności:
3110 m3/h w komplecie: sterownik innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach #6mm i #10mm duży deflektor spalin zmniejszający zużycie paliwa do 30% klasa efektywności energetycznej: A index efektywności energetycznej: 110 waga netto: 230 kg waga brutto:
240 kg wyłożenie paleniska: 15 cegieł szamotowych wymienny dwa duże ruszty żeliwne 300 x 200mm pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd masywna konstrukcja duża komora spalania duże drzwi załadunkowe instrukcja obsługi wydajność: 72,00% emisja CO przy 13% O2: temperatura spalin: 301 C zużycie paliwa ok:
1,50 kg/h odstęp od części palnych: >1,20m rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności 20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10% Wymiary Bezpieczeństwo i certyfikaty znak CE: TAK / zamieszczony na tabliczce znamionowej zgodność z normą: EN13240: 2006 Wymiary wymiary zewnętrzne:
szerokość całkowita: 485mm x głębokość całkowita: 900mm x wysokość całkowita: 1310mm wymiary paleniska: szerokość: 390mm x głębokość:
460mm x wysokość: 540mm wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 390mm x wysokość: 230mm wymiary drzwiczki środkowe (blacha 3 i 4mm): szerokość: 390mm x wysokość:
155mm wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 390mm x wysokość: 150mm wymiary otworu załadunkowego góra: szerokość: 310mm x wysokość: 210mm wymiary otworu załadunkowego środek i dół:
szerokość: 310mm x wysokość: 130mm wymiary rusztu żeliwnego: szerokość: 210mm x głębokość: 300mm średnica wylotu gorącego powietrza: Ø 150mm średnica wylotu spalin:
Ø 130mm wysokość nóżek: 140mm Parametry techniczne wentylatora rodzaj wentylatora: osiowy tłoczący materiał wykonania: stal (śmigła + obudowa) średnica: Ø 350mm zasilanie:
230V / 50Hz silnik: 4P pobór prądu: 0,58A prędkość obrotowa: 1400 obr/min wydatek powietrza: 3110 m3/h bezpieczeństwo:
znak CE + siatka ochronna Schemat budowy 1. 2 x wylot gorącego powietrza Ø 150mm / 2. 1 x wylot spalin Ø 130mm z regulowanym szybrem / 3. Regulacja szybkości spalania w drzwiczkach / 4. Podwójnie wzmocnione i uszczelnione drzwi pieca / 5.
Deflektor płomienia / 6. Palenisko wyłożone cegłami szamotowymi / 7. Duża komora popielnika / 8. Dociskowe zamknięcia drzwiczek / 9. Mocne i masywne nogi / 10.
Płaszcz powietrzny / 11. Duża komora spalania / 12. Wentylator osiowy tłoczący / 13. Otwór na czujnik temperatury
