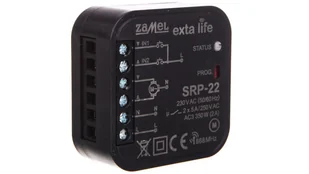

ZAMEL ZAMEL EXL10000003 | RADIOWY STEROWNIK ROLET DOPUSZKOWY DWUKIERUNKOWY TYP: SRP-22 SRP-22

Sterownik rolet
EXTA LIFE SRP-22 Najważniejsze cechy

• Sterowanie roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V AC
• Transmisja dwukierunkowa - informacja o aktualnym położeniu rolety w aplikacji mobilnej
• Maksymalne obciążenie 350 W (2 A) - klasa AC-3
• Funkcja sterowania lokalnego lub centralnego
• Możliwość podłączenia przycisku żaluzjowego pojedynczego lub podwójnego
• Programowalny czas ruchu rolety
• Możliwość aktualizacji oprogramowania

Przeznaczenie

Sterownik rolet systemu Exta Life

Opis produktu

Sterownik rolet SRP-22 przeznaczony jest do sterowania roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 V AC. Sterowanie może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera exta life oraz przewodowo z poziomu przycisków żaluzjowych odbijających. Do sterowania przewodowego można stosować przyciski żaluzjowe podwójne i pojedyncze. Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan rolety wskazywany jest w aplikacji mobilnej. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc.

Schemat podłączenia Przykładowy widok aplikacji Specyfikacja

• Znamionowe napięcie zasilania: 230 VAC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,45 W - czuwanie
• Transmisja: radiowa - pasmo ISM 868 MHz
• Sposób transmisji: dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy działanie tylko w obrębie systemu exta life
• Zasięg działania: do 230 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): tak - dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym położeniu rolety: tak - w aplikacji mobilnej exta life (% zamknięcia rolety + ikona)
• Tryby pracy przy współpracy z nadajnikami systemu exta life: lokalny, centralny, 2 ustawienia ,,ulubione"
• Tryby pracy przy współpracy z kontrolerem exta life: otwórz, zatrzymaj, zamknij, % stopień zamknięcia rolety ustawiany za pomocą suwaka, maksymalnie 4 ustawienia ,,ulubione"
• Ilość wejść zewnętrznych: 2
• Współpraca z przyciskami żaluzjowymi*: tylko przyciski żaluzjowe odbijające, przyciski pojedyncze lub podwójne
• Tryby pracy dla wejścia zewnętrznego: lokalny lub centralny dla trybu lokalnego i przycisku żaluzjowego podwójnego możliwość wywołania 2 ustawień ,,ulubionych"**
• Czas ruchu rolety***: programowany w zakresie 1s ÷ 10 min.
• Parametry styków przekaźnika: 2NO 5A / 250 V AC AC3 2500 VA (styki napięciowe)
• Maksymalne obciążenie: 350 W (2 A) - klasa AC3
• Wspierane silniki: jednofazowe 230 V AC z wyłącznikami krańcowymi oraz przeciążeniowymi
• Liczba zacisków przyłączeniowych: 6 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: puszka instalacyjna O60 mm
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000 PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
