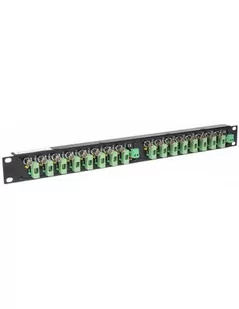

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika) G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19. Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery. Koniec z wiszącymi przewodami w szafie RACK! Zadbaj o estetykę okablowania. Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm Rezystancja teoretyczna to 3.4/100m. Producent przewodu podaje 5.5/100m. Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce.
| Standard: |
CVBS - PAL / NTSC |
| Liczba wyjść wideo: |
16 szt. Gniazdo BNC |
| Liczba wejść wideo: |
16 szt. zaciski skręcane |
| Liczba wyjść zasilania: |
16 szt. Zaciski kablowe |
| Liczba wejść zasilania: |
6 szt. Gniazdo 2.1/5.5mm / zaciski kablowe |
| Maksymalny prąd zasilania: |
2x10 A |
| Maksymalny prąd pojedynczego wyjścia: |
1 A |
| Typ wkładek bezpiecznikowych: |
1A/250V, 5/20mm, zwłoczne |
| Zasilanie: |
8 ... 30 V DC (typowo 12V) |
| Pobór prądu urządzenia (dla różnych Uz): |
12 V = 150 mA / 30 V = 250 mA |
| Przeznaczenie diod LED: |
- czerwona "POWER" - informuje o napięciu zasilania (DC IN)
- zielone "PWR LED" - informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika)
- żółte "VIDEO LED" - informują o obecności sygnału wideo
|
| Maks. prąd: |
- 150mA kamera - 98 metrów (R=3,4Ohm/100m)
- 150mA kamera - 60 metrów (R=5,5Ohm/100m)
- 650mA kamera + termostat - 22 metry (R=3,4Ohm/100m)
- 650mA kamera + termostat - 14 metrów (R=5,5Ohm/100m)
|
| Montaż: |
Rack 10" |
| Obudowa: |
Metal |
| Kolor: |
Czarny |
| Temperatura pracy / wilgotność względna: |
-50 °C ... |
