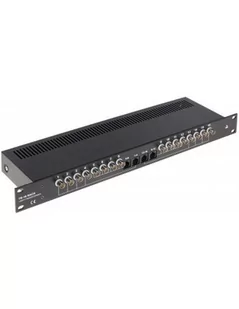

Przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Specyfikacja techniczna:
| Standard: |
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
|
| Rodzaj urządzenia: |
Pasywne |
| Liczba kanałów: |
16 szt. Wideo |
| Zasięg wideo: |
- 250 m @ 720p - UTP kat. 5e
- 150 m @ 1080p - UTP kat. 5e
- 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
|
| Napięcie we/wy 75 (CVBS): |
1 Vpp |
| Tłumienie: |
- 4.43 MHz @ 0.71 dB
- 11 MHz @ 1.26 dB
- 21 MHz @ 1.89 dB
- 38 MHz @ 4.00 dB
- 42 MHz @ 4.59 dB
- 67.5 MHz @ 4.41 dB
|
| Separacja między wejściami: |
> -50 dB |
| Typ obudowy: |
19 " 1 U |
| CMRR (dB @ 5MHz): |
50 dB |
| Impedancja złącza koncentrycznego: |
75 |
| Impedancja złącza symetrycznego: |
100 |
| Typ złącza koncentrycznego: |
16 x BNC Gniazdo |
| Typ złącza symetrycznego: |
4 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Temperatura pracy: |
-50 °C ... |
