brak danych OPTIX Aramid Z-XOTKtcdD 12x652D Span 80m

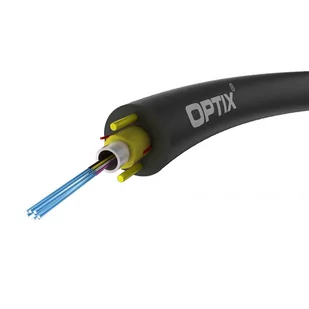

Kabel OPTIX Aramid Z-XOTKtcdD 12J 9/125 ITU-T G.652D 1.2kN (Span 80m) to:

• lekka konstrukcja jednotubowa (~20kg/km)
• duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm)
• żel i konstrukcja blokująca wodę (WB)
• powłoka HDPE
• odporność na promienie UV
• zakres temperaturowy -40°C - 70°C
• wzmocniony 2 prętami ARP (o 0.4mm) oraz włóknami aramidowymi
• całkowicie dielektryczny - odpowiednik Aramid Z-XOTKtcdD
• maksymalne naprężenie instalacyjne: 1200N

Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania eia/tia-598. Tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Kabel jest wzmacniany za pomocą włókien aramidowych. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty ARP lub FRP. Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie) oraz do instalacji napowietrznych na przesłach do 80m.

Konstrukcja kabla:

• włókna światłowodowe w kolorowej powłoce 0.25mm
• żel hydrofobowy
• luźna tuba
• włókna aramidowe
• pręty ARP / FRP
• ripcords do zrywania powłowki zewnętrznej
• powłoka zewnętrzna HDPE (czarna), odporna na promieniowanie UV

Wersja kabla	1T12J
Całkowita ilość włókien	12 szt
Waga	22 kg/km (+/- 10%)
Średnica kabla	5.3 mm (+/- 0.4)
Średnica tuby	1.4/2.0 (+/- 0.15)
Element nośny / Wzmocnienie obwodowe	Włókna aramidowe
Element wzmacniający	ARP (2x0.5) FRP (2x0.5)
Rodzaj i grubość powłoki	HDPE 1.5 mm
Temp. podczas instalacji	-10°C ~ +50°C
Temp. eksploatacyjna	-40°C ~ +70°C
Min. promień gięcia tymczasowy / stały	20D / 10D
Max. siła naciągu kabla (instalacyjna)	1200N
Max. siła naciągu kabla (eksploatacyjna)	600N
Odporność na zgniatanie	500N (100x100mm) przez 60 sek.
Odporność na wielokrotne zginanie	30 cykli [(20xD), 1kg]
