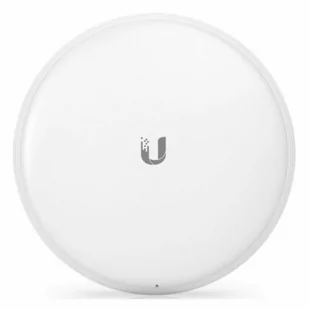

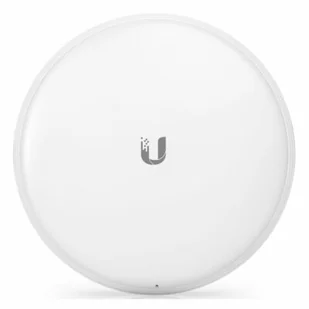

Ubiquiti PrismAP 5 45 (PrismAP-5-45 lub Horn-5-45) to antena sektorowa airMAX ac. Antena sektorowa przeznaczona do wykorzystania z radiem PrismStation, IsoStation lub airFiber AF-LTU. Posiada standardowy, symetryczny przebieg wiązki głównej, dzięki czemu ułatwia kolokację i umożliwia zawieszenie większej ilości anten obok siebie. Zysk energetyczny wynosi 15,5 dBi, a szerokość wiązki to 45°. Urządzenie korzysta ze specjalnego, nakręcanego złącza antenowego opracowanego przez Ubiquiti, jest kompatybilne tylko z PrismStation / IsoStation (M5 oraz 5AC) / airFiberem AF-LTU. PrismAP 5 45 używa podwójnej polaryzacji - pionowej i poziomej. Może być wykorzystywany w częstotliwości 5,15 - 5,85 GHz. Średnica anteny wynosi 175 mm, a jej długość 96 mm.
UWAGA: Uchwyt nie wchodzi w skład zestawu - dołączony jest do radia.
Anteny PrismAP dzięki elastycznemu podziałowi na sektory dla opcjonalnych szerokości wiązki anten, anteny tubowe są wymienne i poprawiają kształtowanie wiązki dla konkretnych zastosowań i potrzeb środowiskowych. Sektorowe anteny tubowe zostały zaprojektowane w celu zwiększenia wydajności kolokacji bez utraty wzmocnienia.
Najważniejsze cechy:
- Symetryczny przebieg wiązki głównej
- Zysk energetyczny 15,5 dBi
- Szerokość wiązki głównej: 45°
- Polaryzacja pionowa i pozioma
- Kompatybilność z PrismStation PS-5AC, IsoStation IS-5AC, IS-M5, airFiber AF-LTU
| PrismAP 5 45 |
| Zakres częstotliwości |
5,15 - 5,85 GHz |
| Zysk energetyczny |
15,5 dBi |
| Szerokość wiązki (pol. pionowa) |
45° |
| Szerokość wiązki (pol. pozioma) |
45° |
| Szerokość wiązki (elevation) |
45° |
| Maks. VSWR |
1,7:1 |
| Polaryzacja |
Podwójna, pionowa i pozioma |
| Izolacja polaryzacji ortogonalnej |
17 dB |
| Odporność na wiatr |
200 km/h |
| Opór wiatru |
56 N przy 200 km/h |
| Wymiary |
Średnica: 175 mm
Długość: 96 mm |
| Waga |
1,34 kg |
