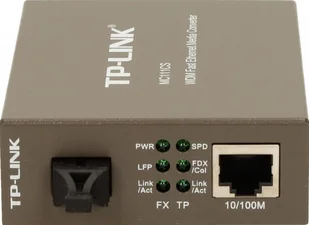

MEDIA KONWERTERTP-LINK MC111CS1 WDM Fast Ethernet NAJWAŻNIEJSZE CECHY
- Automatyczna negocjacja szybkości połączenia (10/100Mb/s) oraz automatyczne krosowanie przyłączy na porcie TX
- Przełączanie trybów pełnego i pół dupleksu dla portu FX
- Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń
- Wsparcie technologii WDM umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu
- Zwiększenie zasięgu transmisji światłowodowej do 20-60km
- Diody LED informują o aktywności ruchu w sieci
- Zasilacz zewnętrzny
ZASTOSOWANIE PRODUKTU
Media konwerter MMC111CS umożliwia zamianę sygnału optycznego 100BASE-FX na sygnał 100Base-TX przewodzony kablem miedzianym i w odwrotnym kierunku. Dzięki wykorzystaniu technologii WDM urządzenie zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów przeznaczonych na okablowanie. Pracując zgodnie ze standardami IEEE 802.3u 10/100Base-TX oraz 100Base-FX konwerter wykorzystuje jednomodowy światłowód ze złączami SC. Zgodnie ze specyfikacją długofalowej transmisji optycznej LX zapewnia szybką prędkość przewodowej transmisji danych. Urządzenie wysyła sygnały o długości fali 1550nm, a odbiera o długości fali 1310nm. W związku z tym, urządzenie do którego podłączony jest konwerter musi wysyłać sygnały o długości fali 1310nm, natomiast odbierać o długości fali 1550nm. Przykładowym urządzeniem TP-LINK współpracującym z konwerterem MC111CS jest konwerter MC112CS.
Konwerter MC111CS może pracować jako urządzenie wolnostojące, lub być montowane w szafie 19' TP-LINK. Posiada funkcję automatycznego krosowania (Auto MDI/MDI-X).
Specyfikacja techniczna
| MEDIA KONWERTER I MODUŁ |
| Standardy i protokoły |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Podstawowe funkcje |
Technologia WDM Tryb pracy pełnego i pół dupleksu na porcie FX Kontrola przepływu danych w trybie pełnego dupleksu (standard IEEE 802.3x) Kontrola przepływu danych w trybie pół dupleksu (Backpressure) Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału spowodowane błędami połączeń Zwiększenie zasięgu transmisji światłowodowej do 20km |
| Porty |
1 port SC/UPC 100M 1 port RJ45 100M (Auto MDI/MDIX) |
| Długość fali |
1550nm Tx/1310nm Rx |
| WDM TX |
1550nm |
| WDM RX |
1310nm |
| Kabel sieciowy 10BASE-T |
Kabel UTP kat. 3, 4 lub 5 (do 100m) Kabel STP EIA/TIA-568 100$147 (do 100m) |
| Kabel sieciowy 100BASE-T |
Kabel UTP kat. 5, lub 5e (do 100m) Kabel STP EIA/TIA-568 100$148 (do 100m) |
| Kabel sieciowy 100BASE-FX |
Światłowód jednomodowy |
| Wskaźniki diod |
PWR, FDX/Col, Link/Act, SPD |
| Wymiary (S×G×W) |
94,5*73,0*27,0 mm (3,7*2,9*1,1 cali) |
| Zasilanie |
Zasilacz zewnętrzny |
| Maksymalny pobór mocy |
2,49W |
| Certyfikaty |
FCC, CE, RoHS |
| Środowisko pracy |
Dopuszczalna temperatura pracy: 0°C~40°C (32°F~104°F) Dopuszczalna temperatura przechowywania: -40°C~70°C (-40°F~158°F) Dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca Dopuszczalna wilgotność przechowywania: 5%~90%, niekondensująca |
