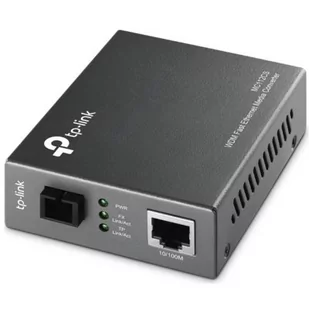

MEDIA KONWERTER MC112CS
WDM FAST ETHERNET NAJWAŻNIEJSZE CECHY
- Zgodność ze standardami 802.3u 10/100Base-TX, 100Base-FX
- Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń
- Wsparcie technologii WDM umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu
ZASTOSOWANIE PRODUKTU
Media konwerter MC112CS umożliwia zamianę sygnału optycznego 100BASE-FX na sygnał 100Base-TX przewodzony kablem miedzianym i w odwrotnym kierunku. Dzięki wykorzystaniu technologii WDM urządzenie zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów przeznaczonych na okablowanie. Pracując zgodnie ze standardami IEEE 802.3u 10/100Base-TX oraz 100Base-FX konwerter wykorzystuje jednomodowy światłowód ze złączami SC. Zgodnie ze specyfikacją długofalowej transmisji optycznej LX zapewnia szybką prędkość przewodowej transmisji danych. Urządzenie wysyła sygnały o długości fali 1310nm, a odbiera o długości fali 1550nm. W związku z tym, urządzenie do którego podłączony jest konwerter musi wysyłać sygnały o długości fali 1550nm, natomiast odbierać o długości fali 1310nm. Przykładowym urządzeniem TP-LINK współpracującym z konwerterem MC112CS jest konwerter MC111CS.
Konwerter MC112CS może pracować jako urządzenie wolnostojące, lub być montowane w szafie 19' TP-LINK. Psiada funkcję automatycznej negocjacji szybkości połączeń i automatycznego krosowania (Auto MDI/MDI-X).
CHARAKTERYSTYKA
- Automatyczna negocjacja szybkości połączenia (10/100Mb/s) oraz automatyczne krosowanie przyłączy na porcie TX
- Przełączanie trybów pełnego i pół dupleksu dla portu FX
- Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń
- Wsparcie technologii WDM umożliwiającej przesyłanie oraz odbieranie danych na pojedynczym włóknie światłowodu
- Zwiększenie zasięgu transmisji światłowodowej do 20-60km
- Diody LED informują o aktywności ruchu w sieci
SPECYFIKACJA TECHNICZNA
| Standardy i protokoły |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Podstawowe funkcje |
Technologia WDM
Tryb pracy pełnego i pół dupleksu na porcie FX
Kontrola przepływu danych w trybie pełnego dupleksu (standard IEEE 802.3x)
Kontrola przepływu danych w trybie pół dupleksu (Backpressure)
Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału spowodowane błędami połączeń
Zwiększenie zasięgu transmisji światłowodowej do 20km |
| Porty |
1 port SC/UPC 100M
1 port RJ45 100M (Auto MDI/MDIX) |
| Długość fali |
1310nm Tx/1550nm Rx
WDM TX°C 1310nm
WDM RX°C 1550nm |
| Kabel sieciowy 10BASE-T |
Kabel UTP kat. 3, 4 lub 5 (do 100m)
Kabel STP EIA/TIA-568 100$68 (do 100m) |
| Kabel sieciowy 100BASE-T |
Kabel UTP kat. 5, lub 5e (do 100m)
Kabel STP EIA/TIA-568 100$69 (do 100m) |
| Kabel sieciowy 100BASE-FX |
Światłowód jednomodowy |
| Wskaźniki LED |
PWR, FDX/Col, Link/Act, SPD |
| Wymiary (S×G×W) |
94,5*73,0*27,0 mm (3,7*2,9*1,1 cali) |
| Zasilanie |
Zasilacz zewnętrzny |
| Maksymalny pobór mocy |
2.41W |
| Certyfikaty |
FCC, CE |
| Środowisko pracy |
Dopuszczalna temperatura pracy: 0°C~40°C (32°F~104°F)
Dopuszczalna temperatura przechowywania: -40°C~70°C (-40°F~158°F)
Dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca
Dopuszczalna wilgotność przechowywania: 5%~90%, niekondensująca |
W SKŁAD ZESTAWU WCHODZI
- media konwerter WDM Fast Ethernet MC112CS (nr kat. 2020)
- gwarancja
- faktura VAT lub paragon fiskalny
