Opis i specyfikacja

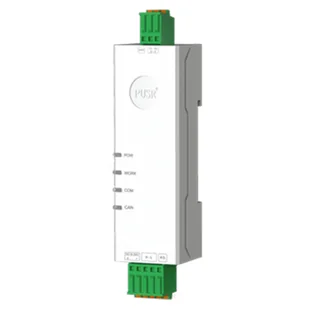

USR-CAN114 to ultra-mały przemysłowy konwerter szeregowy na CAN, który obsługuje komunikację danych i konwersję między interfejsami RS485 i CAN. Urządzenie to jest zgodne ze specyfikacją CAN 2.0A i CAN 2.0B i ma szeroki zakres szybkości transmisji CAN od 5 Kb/s do 1 Mb/s. Posiada wysoką ochronę EMC, dzięki czemu może pracować w trudnych warunkach i może być stosowany w wielu scenariuszach, takich jak elektronika samochodowa, ładowanie pojazdów elektrycznych, automatyka przemysłowa itp.
Konwerter szeregowy na CAN, dwukierunkowa komunikacja danych
Dzięki temu przetwornikowi szeregowemu na CAN użytkownicy mogą realizować komunikację danych i konwersję między urządzeniami RS485 i CAN.
Obsługiwane 5 trybów pracy:
- Przezroczysta konwersja
- Konwersja formatu
- Przezroczysta konwersja z konwersją identyfikatorów
- Konwersja protokołu Modbus RTU
- Konwersja protokołu niestandardowego
Wielokrotna ochrona sprzętowa, niezawodność i stabilność:
- Ochrona EMC: poziom 3
- Szeroki zakres temperatur roboczych: -40℃~+85℃
- Podwójny watchdog: sprzętowy i programowy watchdog zapewniający stabilną pracę
- Szeroki zakres napięcia wejściowego: DC 5-24 V, obsługa zabezpieczenia przed odwróceniem polaryzacji napięcia wejściowego
14 zestawów konfigurowalnych filtrów
Konwertery USR-CAN114 oraz USR-CAN112 obsługują filtrowanie danych zgodnie ze standardową ramką, rozszerzoną ramką i niestandardową ramką. W trybie niestandardowym użytkownicy mogą skonfigurować do 14 zestawów metod filtrowania, aby uniknąć zakłóceń spowodowanych dużą ilością danych.
Szeroki zakres szybkości transmisji
- Szybkość transmisji szeregowej: 600 bps ~ 230400 bps
- Szybkość transmisji CAN: 5 Kbps ~ 1 Mbps
Ultra mały rozmiar
- 3 praktyczne projekty, łatwa instalacja
- Ultra mały rozmiar, podobny do szminki, może być stosowany w różnych sytuacjach, zwłaszcza w małych pudełkach.
- Obsługuje montaż na szynie DIN i montaż na ścianie
Łatwe podłączenie
- Złącze przewodów typu push, łatwe okablowanie, bez konieczności stosowania dodatkowych narzędzi, takich jak śrubokręty
- Złącze przewodów typu push
- Złącze przewodów typu pluggable
Najważniejsze cechy:
- Rozmiar „szminki”
- 5 trybów pracy: obsługa konwersji protokołu Modbus RTU
- 14 zestawów filtrów: konfigurowalnych programowo
- Konfigurowalna przez użytkownika prędkość transmisji
- Szeroki zakres temperatur pracy: od -40°C do +85°C
- Wysoka niezawodność: poziom ochrony EMC 3
- Montaż na szynie DIN
- Zgodność ze specyfikacją CAN 2.0A i CAN 2.0B
|
USR-CAN114
|
|
|
Working Voltage
|
DC5~24V, recommended 12V 1A |
|
Size
|
74*24*22mm (L *W *H) |
|
Installation Method
|
DIN Rail Mounting |
|
Reload Key
|
Press and hold to restore factory settings |
|
IndicatorLight
|
POWER、WORK、COM、CAN |
|
CAN port
|
1*CAN port, support standard CAN2.0A/B, press terminal wiring |
|
CAN port Baud Rate
|
5kbps ~ 1000kbps, support custom |
|
Terminal Resistance
|
Built-in CAN bus 120Ω termination resistor |
|
Serial port
|
USR-CAN114:1*RS485, press terminal wiring USR-CAN112:1*RS232, press terminal wiring |
|
Serial portBaudRate
|
600-230.4K（bps） |
|
Data bits
|
7、8 |
|
Stop bit
|
1、2 |
|
Parity bit
|
When the data bit is 7 bits, it supports Odd, Even, Mark and Space; When the data bit is 8 bits, None, Odd and Even are supported. |
|
Operating Temperature
|
-40~85℃ |
|
Storage Temperature
|
-40~105℃ |
|
Operating Humidity
|
5%~95% RH(no condensation) |
|
Storage Humidity
|
5%~95% RH(no condensation) |
|
Conversion Of Mode
|
Transparent conversion, Transparent band ID conversion,Standard conversion, Modbus conversion, Customize frame header and frame tail |
|
CAN ID
|
Support standard frame, remote frame |
|
Frame ID Filtering
|
Support standard frames only, remote frames only, custom input frame IDs (up to 14 groups) |
|
Serial Packet Length
|
Support custompacket length |
|
Switch Direction
|
Support bidirectional conversion, serial to CAN only, CAN to serial only |
|
Firmware Upgrade
|
Support firmware upgrade on PC |
|
Parameter Configuration
|
AT command, PC software configuration |
|
Electrostatic Protection
|
Air discharge 8kV |
|
Electrical Fast Transient
|
Power supply circuit 2kV;Serial CAN port circuit 1kV |
|
SurgeInterferenceTest
|
Power supply circuit 1kV; CAN port circuit 2kV |
