Opis i specyfikacja
USR-IO8000 to moduł dodatkowych wejść / wyjść do modułu USR-M100 (USR-M100-EAU oraz USR-M100-ETH) oraz USR-M300 (USR-M300-ETH oraz USR-M300-EW).
Modułowy kontroler IO to kontroler IO nowej generacji, który wykorzystuje standardowy interfejs RS485 i standardowy protokół ModbusRTU, co pozwala na szybkie dopasowanie do aplikacji. Dzięki kompaktowym rozmiarom i możliwości montażu na szynie DIN lub ścianie pozwala zaoszczędzić miejsce.

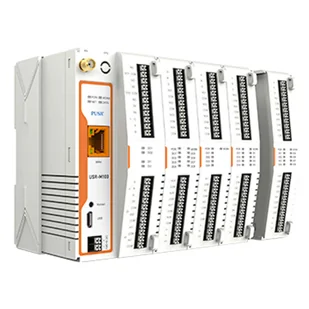

Uwaga: Zdjęcie poglądowe przedstawia całą sekcję, złożoną z USR-M100 oraz kilku modułów rozszerzeń. Cena dotyczy jednego modułu USR-IO8000.
Najważniejsze cechy:
Modułowy kontroler IO to kontroler IO nowej generacji, który wykorzystuje standardowy interfejs RS485 i standardowy protokół ModbusRTU, co pozwala na szybkie dopasowanie do aplikacji. Dzięki kompaktowym rozmiarom i możliwości montażu na szynie DIN lub ścianie pozwala zaoszczędzić miejsce.
Kontroler USR-IO: Moduł zdalnego wejścia/wyjścia typu „eatable”
Seria USR-IO to zaawansowany i rozszerzalny kontroler wejść/wyjść wprowadzony na rynek przez firmę PUSR, umożliwiający uzyskanie pożądanej liczby wejść/wyjść poprzez kombinacje różnych modeli. W połączeniu z urządzeniami PUSR M100 lub M300 umożliwia zdalne sterowanie urządzeniami wejścia/wyjścia. Dzięki unikalnej konstrukcji sprzętowej oszczędza czas podczas instalacji lub demontażu, a zaciski typu push-in pozwalają użytkownikom na podłączenie na miejscu bez użycia narzędzi. Wszystkie te cechy sprawiają, że jest to idealne rozwiązanie dla różnych zastosowań w zakresie przemysłowego gromadzenia danych.
Obsługa Modbus RTU
Modułowy kontroler USR-IO obsługuje standard Modbus RTU do gromadzenia danych i sterowania, co sprawia, że integracja z systemami sterowania jest niezwykle prosta.
Konstrukcja klasy przemysłowej
- Ochrona EMC: poziom 3, IEC 61000
- Szeroki zakres temperatur roboczych: -25℃~+75℃
- Sprzętowy watchdog: obsługiwany
- Klasa trudnopalności: V0, palenie ustaje w ciągu 10 sekund na części pionowej, pozwalając na spadanie kropel plastiku, które nie ulegają zapaleniu.
Schemat okablowania – styki bezpotencjałowe dla DI
W przypadku urządzeń ze stykami bezpotencjałowymi użytkownicy muszą podłączyć zasilanie USR-IO w całym obwodzie, aby wykrywać stan urządzeń IO, np. wykrywać stan przełączników, przycisków itp.
Schemat okablowania – styki mokre dla DI
W przypadku urządzeń ze stykami mokrymi wysyłają one sygnały napięciowe, takie jak poziomy wysoki i niski, impulsy itp. Urządzenia te mają już wewnętrzne źródło zasilania i nie wymagają dodatkowego zasilania. Można je podłączyć bezpośrednio do zacisków kontrolera USR-IO, np. wykrywanie podczerwieni, wykrywanie poziomu cieczy, wykrywanie dymu itp. W przypadku kontrolera USR-IO zakres napięcia wejściowego wynosi 9–36 V. Jeśli przekroczy on ten zakres, stan urządzenia nie będzie mógł być prawidłowo wykryty.
Schemat okablowania dla czujnika 2-przewodowego 4-20 mA
W przypadku czujników 2-przewodowych 4-20 mA sam czujnik ma tylko 2 zaciski okablowania: zasilanie + i sygnał -. Zaciski te służą zarówno jako kanały zasilania, jak i transmisji sygnału. W tym scenariuszu podłączenie zasilania + czujnika do zasilania + USR-IO oraz sygnału - czujnika do interfejsu AI USR-IO, przy jednoczesnym podłączeniu COM USR-IO do zasilania -, kończy konfigurację.
Schemat okablowania czujnika 4-przewodowego 4-20 mA
W przypadku czujników 2-przewodowych 4-20 mA sam czujnik ma tylko 2 zaciski okablowania, które służą zarówno jako kanały zasilania, jak i transmisji sygnału. W tym scenariuszu podłączenie zacisku AI do obwodu zasilania umożliwia wykrywanie sygnału analogowego.
Schemat okablowania wyjścia analogowego (0–10 V)
W pętli AO nie ma potrzeby podłączania do źródła zasilania.
Schemat okablowania wyjścia analogowego (4–20 mA)
W pętli AO nie ma potrzeby podłączania do źródła zasilania.
Schemat okablowania dla DO
Ma zastosowanie, gdy prąd jest mniejszy niż 3 A. W przypadku podłączania obciążeń o dużej mocy należy zastąpić oprawę oświetleniową na schemacie przekaźnikiem lub stycznikiem prądu przemiennego.
Schemat okablowania zasilacza
W przypadku korzystania z wielu kontrolerów IO jednocześnie obsługiwany jest tylko jeden zasilacz. Nie należy podłączać wielu zasilaczy do wejścia zasilania.
Szczegóły i wymiary
- Przycisk ponownego ładowania: Naciśnij i przytrzymaj przez 3–15 sekund, aby zresetować urządzenie do ustawień fabrycznych.
- Wymiary: 79,6 × 28 × 110 mm
Okablowanie bez użycia narzędzi
Modułowy kontroler USR-IO wykorzystuje zaciski sprężynowe z bezpośrednim wtykiem, co ułatwia okablowanie.
Automatyczna transformacja linii produkcyjnej
Zintegrowanie kontrolera IO z automatycznym sprzętem linii produkcyjnej, gromadzenie i kontrolowanie działań urządzeń za pośrednictwem RS485 skutecznie zmniejsza koszty pracy i umożliwia bezobsługowy nadzór nad linią produkcyjną.
Zastosowanie w inteligentnym domu
Podłączenie podgrzewacza wody, systemu kontroli dostępu, zasłon z napędem silnikowym, opraw oświetleniowych i innych urządzeń do kontrolera IO oraz zintegrowanie ich z hostem sterującym za pośrednictwem RS485 Modbus RTU umożliwia inteligentną automatyzację i nadzór domu.
Uwaga: Zdjęcie poglądowe przedstawia całą sekcję, złożoną z USR-M100 oraz kilku modułów rozszerzeń. Cena dotyczy jednego modułu USR-IO8000.
- Ilość portów cyfrowych IN (DI): 8
- Zakres napięcia prądu dla portu IN : 9~36V
- Moduł rozszerzeń kompatybilny z M100 i M300
|
USR-IO8000
|
|
|
Number of DI
|
8 |
|
Number of AI
|
0 |
|
Number of DO
|
0 |
|
Number of AO
|
0 |
|
Type of AI
|
- |
|
Signal range of AI
|
- |
|
Voltage range of DI
|
9~36V |
|
Type of DO
|
- |
|
Capability of DO
|
- |
|
Communication port
|
RS485 |
|
Support extendable
|
Yes |
| RS485 |
Default: 9600, NONE, 8, 1
Options for band rate: 4800, 9600, 115200, 230400 Parity bit: NONE, EVEN, ODD Data bits: 8 Stop bit(s): 1, 2 |
|
Dimensions
|
79.6*58*110 (mm) |
|
Installation
|
DIN rail mounting & Panel mounting |
| POW |
Steady on: Power supply is normal
Off: No power supply or abnormal power supply |
|
WORK
|
Blinking: Power is on, and the device is ready. System is booted up and running |
|
DO
|
Steady on: The channel output is activated |
|
DI
|
Steady on: The channel is activated input signal |
| 2-pin socket |
DC:12-24V
|
| EMC Protection |
Level 3, IEC 61000
|
|
Watchdog
|
Hardware & Software watchdog |
| Flame retardant rating |
V0, burning stops within 10 seconds on a vertical part allowing for drops of plastic that are not inflames.
|
| Operation temperature |
-25℃ ~ +75℃
|
|
Storage temperature
|
-40℃ ~ +105℃ |
| Operation humility |
5%~95% (non-condensing)
|
| DI |
Digital opto-isolated input (0 -2 V detected as logic low,9 -36 V detected as logic high)
|
|
AI
|
Analog input 4-20mA |
DO |
Relays, the endurance is 100,000 operations. DC contacts rating @R (at resistive load) 3A / 30V DC. AC contacts rating @R (at resistive load) 3A / 250V AC, NO |
|
AO
|
Analog output:voltage output: 0-10V,current output: 4-20mA |
| Slave address |
Range: 1~255
Default: 1 |
