Homematic IP Wiegand interface (HmIP-FWI), interface extension

Interfejs Wiegand umożliwia integrację urządzeń końcowych obsługujących Wiegand z systemem inteligentnego domu Homematic IP, takich jak zamek szyfrowy, czujnik linii papilarnych lub czytnik kart i transponderów. Aplikacja Homematic IP może być używana do dostosowywania interfejsu i integracji urządzeń obsługujących Wiegand. Dzięki temu dostęp do inteligentnego domu jest zarówno bezpieczny, jak i wygodny. Interfejs Wiegand ma osiem wirtualnych kanałów wejściowych, które można indywidualnie łączyć z kodami Wiegand. Oznacza to, że kod Wiegand może kontrolować jeden lub więcej wirtualnych kanałów wejściowych i wyzwalać działania.

W połączeniu z odpowiednimi urządzeniami Homematic IP można sterować oświetleniem, bramą garażową lub trybem alarmowym. Oprócz wejść Wiegand, urządzenie posiada wejście do podłączenia przycisku dzwonka oraz wejście, do którego można podłączyć styk sabotażowy. Poprzez wyjście przełączające można podłączyć diodę LED lub dzwonek. Dzięki kompaktowej konstrukcji interfejs Wiegand mieści się we wszystkich standardowych puszkach podtynkowych. Puszki podtynkowe o głębokości większej niż 50 mm są idealne do wygodnej instalacji.

Najważniejsze cechy: Interfejs umożliwia integrację urządzeń obsługujących Wiegand, takich jak zamki szyfrowe, czujniki linii papilarnych lub czytniki kart/transponderów, z systemem inteligentnego domu Homematic IPPosiada osiem wirtualnych kanałów wejściowych, które mogą być indywidualnie powiązane z kodami Wiegand. Kody sterują oświetleniem, bramą garażową lub trybem alarmu w połączeniu z innymi urządzeniami Homematic IPPosiada po jednym wejściu do podłączenia przycisku dzwonka i styku sabotażowego. Do wyjścia przełączającego można podłączyć diodę LED lub dzwonekDzięki kompaktowej konstrukcji interfejs Wiegand pasuje do wszystkich standardowych puszek podtynkowychPo instalacji wszystkimi podłączonymi urządzeniami można łatwo sterować za pomocą bezpłatnej aplikacji Homematic IP Opis techniczny: Maks. Napięcie przełączania:

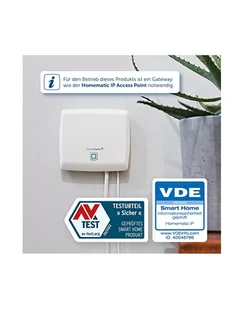

20 VMaks. Maks. prąd 200 mATyp kabla i przekrój 0,2 - 1,5 mmInstalacja tylko w puszkach przełączników (puszkach urządzeń) zgodnie z DIN 49073-1 lub puszkach natynkowych zgodnie z DIN 60670-1 (np. Abox 025 lub Abox 040)Temperatura otoczenia -10 do +55 °CTyp. Bezprzewodowy zasięg 210 m Zakres dostawy: Interfejs Homematic IP WiegandInstrukcja obsługiObsługa wymaga połączenia z jednym z następujących rozwiązań: Homematic IP Access Point z bezpłatną aplikacją na smartfony i bezpłatną usługą w chmurze; centralna jednostka sterująca CCU3 z lokalnym interfejsem użytkownika WebUI; rozwiązania partnerskie od zewnętrznych dostawców. Dzięki Homematic IP HmIP-FWI prosta integracja elektronicznych systemów dostępu, takich jak skanery linii papilarnych, czytniki RFID lub zamki szyfrowe z interfejsem Wiegand, z systemem automatyki domowej Homematic IP nie stanowi żadnego problemu.

Zapobiega próbom sabotażu i manipulacji dzięki kodowanej transmisji danych między urządzeniem dostępowym a interfejsem WiegandMożliwość zaprogramowania do 20 dowolnych kodów Wiegand (ID)Indywidualne przypisywanie działań za pośrednictwem 8 wirtualnych kanałów wejściowych (porównywalnych z 8-przyciskowym pilotem zdalnego sterowania i "krótkim naciśnięciem klawisza") do przełączania aktora przełączającego, napędu zamka drzwi, przełączania systemu alarmowego itp. )Tymczasowa i stała blokada wejścia w przypadku nieprawidłowego kodu wyjściowego Kody PIN są obsługiwane w 10-bitowym formacie wyjściowymDodatkowe wejścia dla przycisku dzwonka i styku sabotażowego (NO/NC)Wyjście przełączające typu otwarty dren (można przypisać standardowe funkcje aktuatora przełącznika HmIP)Do trzech indywidualnie przypisywanych tygodniowych programów czasowych do kontroli dostępu użytkowników/grup Działanie wymaga połączenia z jednym z następujących rozwiązań: Homematic IP Access Point z bezpłatną aplikacją na smartfony i bezpłatną usługą w chmurzeCentrum Smart Home CCU3 z lokalnym interfejsem użytkownika WebUIModuły radiowe dla Raspberry PiRozwiązania partnerskie od zewnętrznych dostawcówUwagacentralna jednostka sterująca CCU2 nie jest obsługiwana. Przykłady zastosowań - HmIP-FWIBezpieczne połączenie skanerów linii papilarnych, czytników RFID i zamków szyfrowychIntegracja z systemami zamykania drzwiIntegracja z systemami alarmowymiZakres dostawy1x interfejs Homematic IP Wiegand1x instrukcja obsługi Homematic IP HMIP-FWI. Technologia połączenia:

Przewodowe, Kolor produktu: Biały, Częstotliwość: 868. 0 - 868. 6, 869. 4 - 869. 65 MHz. Napięcie wejściowe: 5 - 12 V, Prąd: 0,2 A. Szerokość: 52 mm, Głębokość:

14 mm, Wysokość: 52 mm Homematic IP HmIP-FWI - Inteligentny interfejs - bezprzewodowy - 868 - 868,6 MHz, 869,4 - 869,65 MHz
