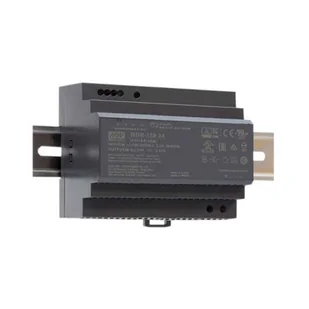

Zasilacz na szynę DIN 12V 135.6W 11.3A, HDR-150-12

Bardzo smukła konstrukcja o szerokości zaledwie 105 mm (6SU)Uniwersalne wejście 85-264 VAC (277 VAC gotowe do pracy)Pobór mocy w stanie spoczynku < 0,3 WKlasa izolacji IIRegulowane napięcie wyjścia DCOchrona przed: zwarciem / przeciążeniem / przepięciemChłodzenie poprzez swobodny obieg powietrzaMożliwość montażu na szynie DIN TS-35/7. 5 lub 15Kategoria ochrony przepięciowej IIIWyświetlacz LED ofon Wyświetlacz LED3 lata gwarancjiZastosowania: System sterowania domemAutomatyzacja budynkówPrzemysłowy system sterowaniaAutomatyzacja instalacjisprzęt elektromechaniczny wyłącznie do użytku profesjonalnego. To urządzenie musi zostać zainstalowane przez wykwalifikowaną osobę.

Wyjście: Napięcie: DC: 12 VPrąd znamionowy: 115 VAC (prąd znamionowy): 10,2 A230 VAC (prąd znamionowy): 11,3 AMoc znamionowa: 115 VAC (moc znamionowa):

122,4 W230 VAC (moc znamionowa): 135,6 WTętnienia i szumy (maks.): 100 mVp-pZakres ustawień napięcia: 10,8 - 13,8 VTolerancja napięcia: ± 2,0%. Regulacja linii:

± 1,0 %. Regulacja obciążenia: ± 1,0 %. czas włączenia, czas narastania: 500 ms, 60 ms / 230 VAC - 500 ms, 60 ms / 115 VAC przy pełnym obciążeniuCzas podtrzymania (typowy): 30 ms / 230 VAC - 12 ms / 115 VAC przy pełnym obciążeniuWejście: Zakres napięcia:

85-264 VAC (277 VAC gotowe do pracy) - 120-370 VDC (390 VDC gotowe do pracy)Zakres częstotliwości: 47-63 HzSprawność (typowa): 89Prąd przemienny (typowy): 3 A / 115 VAC - 70 A / 230 VACPrąd rozruchowy (typowy): 35 A / 115 VAC 70 A / 230 VAC (zimny rozruch)Zabezpieczenie:

Przeciążenie: 105 - 135 % mocy znamionowejTyp zabezpieczenia: Ograniczenie prądu stałego w zakresie 50% ~ 100%, automatyczne przywrócenie po ustąpieniu usterki. Tryb "czkawki", gdy napięcie wyjściowe <50%, automatyczne przywracanie po ustąpieniu usterkiPrzepięcie: 15 - 18 VTryb ochrony:

odłącz napięcie od wyjścia i zresetuj, aby przywrócić działanie. Środowisko: Temperatura pracy: od -30 °C do +70 °CWilgotność podczas pracy: 20-90% wilgotności względnej bez kondensacjiTemperatura przechowywania:

de -40 a +85 °C, wilgotność względna de 10 a 95% - bez kondensacjiWspółczynnik temperaturowy: ± 0,03 % / °C (0 - 45 °C ) wilgotność względna bez kondensacjiWibracje: 10 - 500 Hz, 2 G 10 min. / 1 cykl, czas trwania 60 min. w każdej osi X, Y, Z; Montaż:

zgodny z normą IEC60068-2-6Wysokość robocza: 2000 mKategoria ochrony przepięciowej: III, zgodność z normami EN62368, EN61558, EN50178, EN60664-1, EN62477-1, maks. wysokość: 2000 mBezpieczeństwo i kompatybilność elektromagnetyczna (EMC): Normy bezpieczeństwa:

zgodne z normami bezpieczeństwa IEC62368-1, UL62368-1, UL61010, TUV EN61558-2-16, EACTPTC004, konstrukcja zgodna z normą EN50178, TUV EN62368-1Napięcie izolacji: Wejście --Wyjście: 4 kVACRezystancja izolacji: Wejście --Wyjście: 100 MΩ / 500 VDC / 25 °C / 70 % RHEmisja EMC:

Przewodzone pola elektromagnetyczne o częstotliwości radiowej (emisja EMC): EN55032 (CISPR32) / Klasa Bpromieniowane: EN55032 (CISPR32) / klasa BHarmoniczne w zasilaniu CA: EN61000-3-2 / Klasa AWahania napięcia i migotanie światła czerwonego w zasilaczu CA: EN61000-3-3Odporność EMC:

Wyładowania elektrostatyczne (ESD): EN61000-4-2 / Poziom 3, 8KV Powietrze - Poziom 2, 4KV Kontakt - Kontakt A Kryteria Apola elektromagnetyczne o wysokiej częstotliwości promieniowania: EN61000-4-3 / Poziom 3 - Kryterium AElektryczne szybkie stany przejściowe (EFT/burst): EN61000-4-4 / Poziom 3 - Kryterium Awysokoenergetyczne impulsy lub fale uderzeniowe (przepięcia): EN61000-4-5 / Poziom 4, 2KV/L-N - Kryterium APrzewodzone pola elektromagnetyczne wysokiej częstotliwości (odporność EMC):

EN61000-4-6 / Poziom 3 - Kryterium -A-pola magnetyczne o częstotliwości przemysłowej: EN61000-4-8 / Poziom 4, Kryterium AUsterki, wahania, awarie i mikroawarie w zasilaniu a. c. : EN61000-4-11 / >95% spadku w ciągu 0,5 cyklu, 30% spadku w ciągu 25 cykli - >95% awarii w ciągu 250 cykliinne oznaczenia: MTBF: 536 h min. MIL-HDBK-217F (25 °C)Wymiary: 105 x 90 x 54,5 mm (szer. x wys. x gł. x wys. x gł.)Pr) Zasilacz na szynę DIN MEAN WELL 150W 12V 11.

3A HDR-150-12Cechynapięcie zasilania: 85-264VAC lub 120-370VDCmontaż na szynie DIN TS35/7,5 lub 15Zakres temperatur pracy od -30 do +70°Cpobór mocy bez obciążenia <0,3Wregulowane napięcie wyjścioweochrona przed zwarciem, przeciążeniem i przepięciemchłodzenie na wolnym powietrzuzgodność z LPSklasie izolacji IIdioda LED sygnalizująca działanieZgodność z normami UL-60950-1/508/1310, EN60950-1/61558-2-16Dane techniczneTyp zasilacza: DINNapięcie wyjściowe: 12 VPrąd: 11,3 AMoc: 135WWyjście: 12V, 0~11. 3ATolerancja:

+/-2%Zniekształcenia: 100mVSprawność: 89%Wymiary: 105x90x54. 5mmMEAN WELL HDR-150-12 ultrasmukła konstrukcja o szerokości 105 mm (6SU)uniwersalne wejście 85 ~ 264 VAC (277 VAC gotowe do pracy)pobór mocy bez obciążenia < 0,3 Wklasa izolacji IIDCzasilanie wyjściowe regulowanezabezpieczenie przed: zwarciem / przeciążeniem / przepięciemchłodzenie odbywa się poprzez swobodną cyrkulację powietrzamontowany na szynie DIN TS-35/7,5 lub 15zabezpieczenie przeciwprzepięciowe kategorii IIWskaźnik stanu pracy LED3 lata gwarancjiZastosowania:

ZASILACZ PRZEMYSŁOWY NA SZYNĘ DIN - POJEDYNCZE WYJŚCIE - 150 W - 12 V
