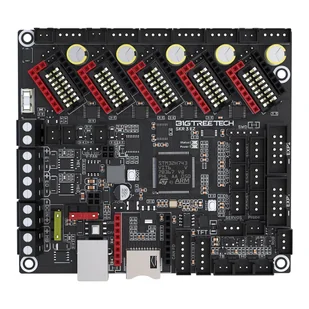

ulepszona wydajność: dzięki 32-bitowemu układowi sterowania arm cortex-m7, ta płyta główna oferuje ulepszoną wydajność dla płynnego działania. układ zasilania obsługuje wejście dc12/24v z prądem wyjściowym do 5a, idealny do kompatybilności z raspberry pi. łatwa aktualizacja oprogramowania układowego: dzięki dedykowanemu przyciskowi rozruchowemu użytkownicy mogą łatwo zaktualizować program rozruchowy płyty głównej w trybie dfu.
funkcja ta zapewnia wygodne aktualizacje oprogramowania układowego w celu zoptymalizowania wydajności i funkcjonalności. ulepszone funkcje bezpieczeństwa: płyta główna zawiera obwód ochronny dla części termistora, aby zapobiec uszkodzeniu w wyniku przegrzania płyty grzejnej lub pręta grzejnego. ta dodatkowa ochrona zapewnia trwałość i bezpieczeństwo głównego układu sterującego. elastyczne opcje łączności:
dzięki elastycznym opcjom łączności użytkownicy mogą swobodnie przełączać się między interfejsami usb i can w celu podłączenia dodatkowych urządzeń. ta funkcja pozwala na wszechstronne wykorzystanie i dostosowanie do indywidualnych potrzeb. konstrukcja przyjazna dla majsterkowiczów: płyta główna jest przyjazna dla majsterkowiczów dzięki takim funkcjom, jak dedykowany przycisk boot0 dla łatwego dostępu do trybu dfu, ulepszona obsługa termistora dla pt1000 i uniwersalny port modułu Wi-Fi dla projektów drukowania diy. te funkcje ułatwiają dostosowywanie i eksperymentowanie użytkownikom na wszystkich poziomach.
Specyfikacja: Ten produkt ma wiele wariantów, ten wariant to: czerwony główny układ sterujący: arm cortexm7 series stm32h743vit6/stm32h723vgt6układ zasilania: tps54505awejście zasilania:
dc12/24vprąd wyjściowy: do 5aszczytowy prąd wyjściowy: do 6aaktualizacja programu rozruchowego: przez dfuobwód zabezpieczający termistorwentylatory sterowane numerycznie: wybór między napięciem 24 V, 12 V, 5 Vwybór wartości rezystora podciągającego termistorakompatybilność ekranów:
ekran szeregowy, ekran wyświetlacza, ekran lcdaktualizacja firmware: przez kartę sdfunkcja wznawiania drukowaniawykrywanie filamentufunkcja wyłączaniaobsługa bltouchobsługa oświetlenia rgbwysokowydajne mosfetywymienny bezpiecznikinterfejs modułu wifiwbudowane gniazdo kart microsdwbudowany deeprominterfejsy puszki: złącze usban, interfejs terminala xh2. 54 6pininterfejs czujnika temperatury: precyzyjny rezystor podciągającygniazda napędów:
kompatybilne z modułami napędów serii ez i modułami napędów serii tmcwybór napięcia silnikazasilanie silnika: do 48 Vpięciokierunkowe interfejsy sterowania silnikiem: x, y, z (podwójny), e0, e1wiele wentylatorów chłodzącychelastyczna łączność: przełączanie usb i canumprzyjazny dla majsterkowiczów: przycisk boot0, obsługa termistora pt1000mikroprocesor:
arm cortexm7 cpu stm32h743vit6kompatybilność firmware: marlin, klipper, repraprozmiar produktu: 109,7 * 98 mmrozmiar instalacji: 102 * 76 mmnapięcie silnika: 12v do 48vpodłączenie sterownika ez driver (skr 3)bezpośrednia wtyczka ze sterownikiem ez (skr 3 ez)
