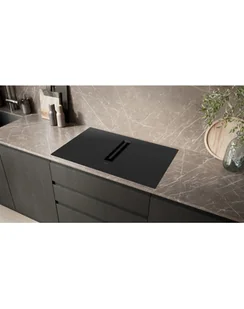

Płyta elektryczna do zabudowy Siemens iQ300 ED811BS16E

Płyta indukcyjna z w pełni zintegrowanym wentylatorem wyciągowymStrefa Combi: połączenie dwóch stref gotowania w jedną do gotowania z dużymi patelniami i garnkami. touchControl: wyjątkowo wygodne sterowanie płytą za pomocą jednego dotknięcia. Łatwość czyszczenia:

minimalizuje wysiłek związany z czyszczeniem zintegrowanego wentylatora wyciągowego. powerBoost: zwiększa moc poszczególnych stref indukcyjnych nawet o 50%. Timer z funkcją wyłączania: wyłącza aktywną strefę gotowania po upływie czasu timera.

Dane techniczne: OgólneKolor: czarnySzerokość urządzenia: 80 cmRozmiar stref gotowania: 1 x (38,0 x 21,0 cm), 1 x 18,0 cm Ø, 1 x 21,0 cm ØMoc strefy gotowania:

1 x 1,8 (3,1) kW, 3 x 2,2 (3,7) kWKonstrukcja do zabudowy: bezramkowaLiczba indukcyjnych stref gotowania: 4Grzałki ze wzmacniaczem: WszystkieElementy sterujące: PrzódWydajność wentylatora na najwyższym normalnym poziomie powietrza wywiewanego:

500 m³/hWydajność wentylatora na intensywnym poziomie powietrza wywiewanego: 622 m³/hWydajność wentylatora na najwyższym normalnym poziomie recyrkulacji: 441 m³/hWydajność wentylatora przy intensywnej recyrkulacji: 595,0 m³/hPoziom hałasu na najwyższym normalnym poziomie: 69 dBWzmocniona głośność:

74 dBHałas: 69 dB(A) re 1pWZużycie energii przez płytę grzewczą: 178,3 Wh/kgZintegrowane akcesoria: 1 x teleskopowy element przesuwny do cyrkulacji powietrza, 1 x filtr zapachów Clean Air PlusPłyta grzewcza ComfortObsługa: touchSliderLiczba poziomów mocy:

17 poziomów mocyRodzaj stref gotowania: Połączone strefy dla długich naczyńBardzo szybkie gotowanie wody dzięki powerBoost: TakactiveLight Plus: NieCzujnik smażenia: NieSzybki start:

TakZegar elektroniczny: TakKomfortowa pokrywaiQ Silence Drive: TakPoziom intensywności: TakFunkcja Run-on z automatycznym wyłączaniem: TakLiczba poziomów mocy:

3 poziomy wentylatora i 1 poziom intensywnyRozmiar i szczegóły techniczneWymiary urządzenia (wys. x szer. x gł.): 223x802x522 mmMinimalna wysokość wnęki: 490 mmMaksymalna wysokość wnęki: 490 mmMinimalna szerokość wnęki: 750 mmMaksymalna szerokość wnęki:

750 mmGłębokość wnęki: 223 mmWysokość urządzenia nad blatem: 6,0 mmPodłączone obciążenie: 7400 WNapięcie: 220-240/380-415 VDługość kabla połączeniowego:

110,0 cmTyp wtyczki: Bez wtyczki (podłączenie przez wykwalifikowanego elektryka) Typ produktuWyciąg oparówTyp konstrukcjiBezramowaKolorczarnyWysokość [cm]22,3Szerokość [cm]80,2Głębokość [cm]52,2Maks. poziom hałasu [dB(A)]69Tryb recyrkulacjiWymagane akcesoria specjalneŚrednica przyłącza powietrza wylotowego [mm]120DziałanieSterowanie dotykoweCyrkulacja powietrza [m³/h]622MateriałCeramika szklanaIndukcjaindukcja takLiczba stref gotowania4Rodzaj ogrzewaniaIndukcjaStrefa gotowania VariotakSzerokość wycięcia [cm]75 80 cm: Miejsce na 4 garnki lub patelnie Elastyczność stref gotowania 1 CombiZone: W przypadku używania większych naczyń dwie strefy gotowania są łączone w jedną większą strefę.

Przednia lewa strefa grzejna: 190 mm, 210 mm, 2,2 kW (maksymalna moc 3,7 kW) Tylna lewa strefa grzejna: 190 mm, 210 mm, 2,2 kW (maksymalna moc 3,7 kW) Tylna prawa strefa grzejna: 180 mm, 1,8 kW (maksymalna moc 3,1 kW) Przednia prawa strefa grzejna: 210 mm, 2,2 kW (maksymalna moc 3,7 kW) Łatwość obsługi touchControl:

Sterowanie mocą za pomocą przycisków dotykowych +/-. 17 poziomów mocy: precyzyjne ustawienie ciepła za pomocą 17 poziomów mocy (9 poziomów głównych i 8 poziomów pośrednich). Wyłącznik czasowy: wyłącza strefę gotowania po upływie ustawionego czasu (np. w przypadku gotowanych jajek).

Alarm timera odliczającego czas: Sygnał dźwiękowy na koniec ustawionego czasu (np. podczas gotowania makaronu). Oszczędność czasu i wydajność Funkcja powerBoost możliwa dla wszystkich indukcyjnych pól grzejnych: Z 50% większą mocą, np. gotuj wodę szybciej niż na najwyższym poziomie mocy.

quickStart: Po włączeniu płyta automatycznie wybiera strefę gotowania, na której znajdowało się naczynie, gdy była wyłączona. reStart: Jeśli płyta zostanie przypadkowo wyłączona, wszystkie ustawienia zostaną zachowane po ponownym włączeniu w ciągu 4 sekund. Szybkie wyłączanie: Szybkie wyłączenie poprzez dłuższe dotknięcie powierzchni sterującej pola grzejnego.

design Bezramkowe bezpieczeństwo 2-stopniowy wskaźnik ciepła resztkowego dla każdego pola grzejnego: pokazuje, które pola grzejne są jeszcze gorące lub ciepłe. Blokada przed dziećmi: zapobiega niezamierzonemu włączeniu płyty. Wyłącznik główny:

wyłącza wszystkie pola grzejne jednocześnie. Automatyczne wyłączanie bezpieczeństwa: Ze względów bezpieczeństwa płyta wyłącza się automatycznie po ustawionym czasie bez interakcji (regulowane). Instalacja Wymiary urządzenia (wys. x szer. x gł. mm): 223 x 802 x 522 Wymagany rozmiar wnęki (wys. x szer. x gł. mm):

223 x 750 x (490 - 490) Minimalna grubość blatu: 16 mm Całkowite podłączone obciążenie: 7400 W Funkcja powerManagement: Ogranicz maksymalną moc w razie potrzeby (w zależności od zabezpieczenia bezpiecznika instalacji elektrycznej). Akcesoria Filtr zapachów Clean Air Plus, teleskopowy element przesuwny do zamkniętej recyrkulacji Zintegrowany system wentylacji typu downdraft Płyta indukcyjna z całkowicie zintegrowanym, wydajnym modułem wyciągu typu downdraft.

Nadaje się do konfiguracji w trybie wywiewu lub recyrkulacji (w tym zróżnicowane tryby oprogramowania). Akcesoria instalacyjne do niekierowanej recyrkulacji, w tym cztery filtry zapachów cleanAir Plus i teleskopowy element przesuwny, są dołączone do płyty grzewczej. Dostępne są akcesoria do innych opcji instalacji, szczegóły w uwagach projektowych. Estetycznie zintegrowany, podtynkowy wlot powietrza z pływającym, żaroodpornym elementem szklano-ceramicznym umożliwiającym swobodne przesuwanie i ustawianie naczyń kuchennych. System wentylacji z 3 elektronicznie sterowanymi poziomami wentylatora i jednym poziomem intensywnym (z automatycznym resetem).

Sterowanie dotykowe. System wentylacji włącza się automatycznie, gdy używana jest strefa gotowania. Automatyczne opóźnione wyłączanie po gotowaniu w celu wyeliminowania resztkowych zapachów po gotowaniu (w określonym ultracichym stopniu wentylatora, 12 min (powietrze wylotowe), 30 min (recyrkulacja), można wyłączyć ręcznie). Technologia wentylatora z wysoce wydajnym i cichym silnikiem EcoSilence Drive. Zoptymalizowany przepływ powietrza we wnętrzu urządzenia Łatwy demontaż i czyszczenie filtra przeciwtłuszczowego i filtra przelewowego.

Wygodne wyjmowanie filtra jedną ręką. Duże, 12-warstwowe filtry przeciwtłuszczowe ze stali nierdzewnej zapewniają wysoką skuteczność filtracji tłuszczu (94%). Wszystkie części są łatwe w czyszczeniu, można je myć w zmywarce i są odporne na wysoką temperaturę. Zbiornik kondensatu i zbiornik przelewowy o pojemności ok. 200 ml. Bezpieczny zbiornik przelewowy (można myć w zmywarce) o dodatkowej pojemności 700 ml.

Łatwo i wyjmowany od dołu. Całkowita pojemność 900 ml (200 ml + 700 ml) Wodoodporny system wentylacji Wydajność wentylatora wyciągowego: Wydajność powietrza wylotowego (zgodnie z EN 61591): min. Poziom normalny 330 m3/h, maks. poziom normalny 500 m3/h, maks.

poziom podwyższony/intensywny 622 m3/h Wydajność recyrkulacji (zgodnie z normą EN 61591): min. Poziom normalny 252 m3/h, maks. poziom normalny 441 m3/h, maks. poziom boost/intensywny 595 m3/h Wartości hałasu w trybie powietrza wylotowego: min. Poziom normalny 61 dB na 1 pW, maks.

poziom normalny 69 dB na 1 pW, maks. poziom doładowania/intensywny 74 dB na 1 pW Wartości hałasu w trybie recyrkulacji: min. Poziom normalny 55 dB re 1 pW, maks. poziom normalny 66 dB re 1 pW, maks. poziom boost/intensywny 72 dB re 1 pW Wydajność filtra przeciwtłuszczowego:

94 % Średnie zużycie energii: 61,6 kWh/rok Klasa efektywności energetycznej: B (w skali klas efektywności energetycznej od A+++ do D) Klasa efektywności wentylatora: A - Średnie zużycie energii: 57 . Klasa efektywności filtra przeciwtłuszczowego:

B Hałas min./maks. poziom normalny: 61 dB 69 dB Dla konfiguracji recyrkulacji: 2 x 2 baterie bezpośrednio zintegrowany filtr zapachów cleanAir Plus. Zoptymalizowana redukcja zapachów podczas gotowania ze złożonymi łańcuchami cząsteczek zapachowych (np. zapachy ryb).

Duża powierzchnia filtra z wysokim współczynnikiem redukcji zapachów Funkcja przeciwpyłkowa: Filtr zatrzymuje bardzo dużą ilość pyłków w powietrzu i dezaktywuje alergeny, które są zatrzymywane przez filtr. Żywotność filtra 360 godzin przy intensywnym gotowaniu (nie można go regenerować) Bardzo niski poziom hałasu dzięki zoptymalizowanej psychoakustyce Łatwa dostępność i proste wyjmowanie od góry przez wlot powietrza - Zestaw filtrów zamiennych CleanAir Plus HZ9VRCR1. Dla trybu recyrkulacji, 2 x 2 bezpośrednio zintegrowane, wysokowydajne filtry recyrkulacyjne CleanAir Plus Uwagi dotyczące planowania i instalacji Nadaje się do instalacji powietrza wylotowego lub recyrkulacji w 4 różnych opcjach (niekierowana, częściowo i całkowicie kierowana recyrkulacja lub powietrze wylotowe). Płyta jest dostarczana z akcesoriami instalacyjnymi do niekierowanego powietrza recyrkulacyjnego, w tym czterema filtrami zapachów cleanAir Plus i prowadnicą teleskopową.

Dostarczone akcesoria umożliwiają szybką i łatwą instalację i można je zaplanować dla wszystkich głębokości blatu roboczego = 60 cm. Niezbędne w przypadku częściowo i całkowicie recyrkulowanego powietrza - zawsze zamawiać w zestawie z urządzeniem! Pierwszy odpowiedni arkusz jest już zawarty w zestawie z urządzeniem: Głębokość blatu roboczego = 60 cm - skrócone wyciągi (kolanko kanału płaskiego 90° S HZ9VDSB4, męskie) Głębokość blatu roboczego = 70 cm - standardowe wyciągi (kolanko kanału płaskiego 90° L HZ9VDSB2, męskie) W przypadku częściowo odprowadzanego powietrza obiegowego do obszaru cokołu oferujemy preferencyjne orurowanie jako zestaw akcesoriów HZ9VDKR2 (przeznaczony do wysokości roboczej do 960 mm). Dostępna jest szeroka gama specjalnych akcesoriów do niestandardowych, w pełni kanałowych systemów recyrkulacji powietrza. Niezbędne do odprowadzania powietrza - zawsze zamawiać w zestawie z urządzeniem! Pierwszy odpowiedni łuk jest już zawarty w zestawie z urządzeniem:

Głębokość blatu = 60 cm - skrócone wysuwy (kolanko kanału płaskiego 90° S HZ9VDSB4, męskie) Głębokość blatu = 70 cm - standardowe wysuwy (kolanko kanału płaskiego 90° L HZ9VDSB2, męskie) Dalsze akcesoria do kanałów powietrznych należy zamawiać oddzielnie na podstawie indywidualnego projektu. W tym celu oferujemy szeroką gamę akcesoriów. Dostępne są różne akcesoria kanałowe do uzupełnienia w pełni kanałowego powietrza recyrkulacyjnego lub do dowolnego innego niestandardowego planowania powietrza recyrkulacyjnego. Uwagi dotyczące planowania: Planowanie jest możliwe jako planowanie ścienne i wyspowe Produkt i akcesoria spełniają wymagania testu płomienia igłowego (zgodnie z IEC 60695-11-5) i klasy materiałów budowlanych B1 (zgodnie z DIN 4102-1), z wyjątkiem akcesoriów elastycznej tulei HZ9VDSS2, która spełnia wymagania testu płomienia igłowego (zgodnie z IEC 60695-11-5) i klasy materiałów budowlanych B2 (zgodnie z DIN 4102-1).

Maksymalna głębokość zanurzenia wynosi 223 mm pod szkłem dla urządzeń natynkowych i 227 mm dla urządzeń przystosowanych do montażu podtynkowego (w zależności od modelu). Urządzenie musi być swobodnie dostępne od dołu Pod urządzeniem nie jest wymagana żadna półka pośrednia. Szuflady muszą być wyjmowane. Tylny panel można pozostawić bez zmian - wymagane jest jedynie wycięcie na wylot powietrza (położenie i rozmiar można znaleźć w instrukcji montażu). Instalacja w trybie recyrkulacji niekierowanej wymaga pionowego otworu o szerokości co najmniej 25 mm za tylną ścianą mebla.

W celu uzyskania optymalnej wydajności zaleca się 50 mm. Minimalna grubość blatu roboczego wynosi 16 mm dla urządzeń montowanych od góry i podtynkowo w standardowym systemie montażu. Montaż w cieńszych blatach jest również możliwy przy użyciu części zamiennej: numer materiału 626792 Całkowita waga urządzenia wynosi 26 kg. Nośność i stabilność szczególnie cienkich blatów należy zapewnić za pomocą odpowiednich konstrukcji wsporczych.

Należy przestrzegać ciężaru urządzenia (w tym odpowiednich ciężarów, takich jak napełnione patelnie) oraz specyfikacji producenta blatu kuchennego dotyczących integralności konstrukcji. Otwór powrotu powietrza o powierzchni = 400 cm² jest wymagany w obszarze cokołu dla wszystkich planów częściowej i niekierowanej recyrkulacji. Otwór można wykonać za pomocą kratek wylotowych, kratek żaluzjowych lub lekko skróconych cokołów, w zależności od asortymentu producenta mebli kuchennych. Wylot powietrza z tyłu urządzenia można połączyć bezpośrednio z płaskim elementem kanałowym (NW 150). W przypadku instalacji kanału powietrznego w trybie wywiewu i kominka z kominem, zasilacz musi być wyposażony w odpowiedni wyłącznik bezpieczeństwa.

Nie jest to konieczne w przypadku instalacji w trybie recyrkulacji. W trybie powietrza wywiewanego należy zainstalować klapę zwrotną o maksymalnym ciśnieniu otwarcia 65 Pa Siemens iQ300 ED811BS16E - Płyta indukcyjna - 4 płyty - Nisza - Szerokość: 75 cm - Głębokość: 49 cm - Klasa B - Bezramkowa - Czarna z wentylatorem wyciągowym (wyciąg i recyrkulacja)
