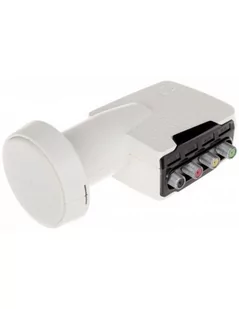

Konwerter ten, zaprojektowany specjalnie z myślą o europejskich rynkach DTH, zapewnia zoptymalizowane możliwości odbioru i został zaprojektowany w celu zaspokojenia potrzeby obsługi wielu instalacji konwerterów LNB na antenie jednorazowej. Konwerter umożliwia odbiór sygnału z jednego satelity i jego dystrybucję za pomocą Multiswitcha do wielu dekoderów i jest gotowy do transmisji w wysokiej rozdzielczości oraz zapewnia doskonałą wydajność Noise Figure. Wyprodukowany zgodnie z najwyższymi standardami jakości w branży i zaprojektowany tak, aby spełniał surowe specyfikacje, ten konwerter jest idealnym rozwiązaniem do odbioru telewizji satelitarnej w całej Europie.
Główne cechy quattro
Niski poziom szumów fazowych, zgodny z DVB-S2 (HD i UHD)
Niski poziom hałasu
Niski pobór mocy
Wysoka izolacja polaryzacji krzyżowej
Stabilność wysokiej częstotliwości
Specyfikacja techniczna konwertera quattro
Zakres częstotliwości wejściowej 10,7 GHz ~ 12,75 GHz
Zakres częstotliwości wyjściowej 950 MHz ~ 2150 MHz
Niska częstotliwość LO pasma 9,75 GHz
Wysoka częstotliwość LO pasma 10,6 GHz
Liczba hałasu 0,3 dB typowo (maks. 0,7 dB)
Dokładność częstotliwości LO przy 25°C +-500 kHz maks.
Dryft temperatury LO +-1,0 MHz maks.
Szum fazowy LO @ 10 kHz -80 dBc/Hz maks.
Zysk konwersji 55 dB min.
Tętnienie wzmocnienia (w paśmie 26 MHz) +-0,75 dB
Zmienność wzmocnienia (w pełnym paśmie) +-4 dB
Odrzucenie obrazu 40 dB min.
Intermodulacja 3. rzędu - ICP3 10 dBm min.
1 dB (przy wyjściu) 0 dBm min.
Izolacja polaryzacji krzyżowej 22 dB min.
Wyjście VSWR 2.5: 1
W paśmie fałszywy poziom -60 dBm maks.
Pobór prądu 240 mA maks. @ 11 VDC ~ 20 VDC
Temperatura -30 °C ~ +60 °C
Impedancja wyjściowa (LNB2) 75 $216
Typ złącza wyjściowego Typ F (żeński)
Stosunek F/D dish 0.6
Ciężar 224 g
