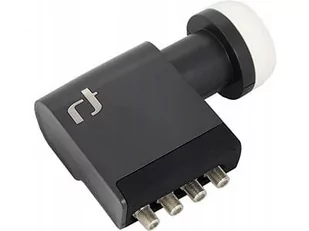

Inverto KONWERTER QUATTRO BLACK PREMIUM KONWERTER QUATTRO BLACK PREMIUM (VLAP22200B30)

KONWERTER
INVERTO QUATTRO
BLACK PREMIUM NAJWAŻNIEJSZE CECHY

• obsługa rozdzielczości SD oraz HD
• obsługa stereoskopowego 3D
• szumy własne 0.2dB
• do współpracy z multiswitchami
• zalecane rozmiary anteny: 80 cm, 90 cm

UWAGA

Konwertery typu QUATTRO można podłączyć do instalacji TV-SAT WYŁĄCZNIE poprzez multiswitch! Nie ma możliwości podłączenia konwertera typu QUATTRO bezpośrednio do tunera TV-SAT. Konwerter, do którego można podłączyć niezależnie 4 tunery nosi oznaczenie QUAD.

OPIS PRZEDMIOTU

Konwerter współpracuje ze wszystkimi platformami satelitarnymi (nc+, Cyfrowy Polsat, Telewizja na kartę, Smart HD+, Orange i inne) oraz kanałami bezpłatnymi niekodowanymi.

Konwerter quatro BLACK PREMIUM jest produkowany przez firmę INVERTO. INVERTO to Luxemburska firma, lider wśród firm dostarczających konwertery na rynek polski. Konwertery quatro nie wymagają sygnałów sterujących. Są przystosowane do współpracy z multiswitchami oraz stacjami czołowymi.

Konwerter quatro dostarcza sygnał satelitarny z podziałem na kombinacje polaryzacja - pasmo. Na wyjściach mamy zatem:

• V/Lo - polaryzacja pionowa, pasmo dolne
• V/Hi - polaryzacja pionowa, pasmo górne
• H/Lo -polaryzacja pozioma, pasmo dolne
• H/Hi- polaryzacja pozioma, pasmo górne

SCHEMAT PODŁĄCZENIA

NIEPOPRAWNE POŁĄCZENIE

POPRAWNE POŁĄCZENIE

SPECYFIKACJA TECHNICZNA

Dolne pasmo - wejście	10,7-11,7GHz
Dolne pasmo - wyjście	950-1950MHz
Oscylator dolny	9,75GHz
Górne pasmo -wejście	11,7-12,75GHz
Górne pasmo -wyjście	1100-2150MHz
Oscylator Górny	10,6GHz
Szumy własne	0,2dB
Dryft temperaturowy oscylatora	+/-3MHz max
Szum fazowy	-85dBc/Hz max
Wzmocnienie	55dB min
Zafalowanie charakterystyki wzmocnienia	+/-0,75dB/27MHz
Sterowanie polaryzacja V	11.0~14.0 V
Sterowanie polaryzacja H	16.0~20.0 V
Sterowanie pasmem dolnym	0kHz
Sterowanie pasmem górnym	22kHz +/-4kHz, 0,4~0,8 Vpp
VSWR 2.51
Separacja pomiędzy polaryzacjami	22dB min
Pobór prądu	200mA max @11~20V
Impedancja wyjściowa	75Ohm
Temperatura pracy	-30...+60C
Średnica szyjki	40mm
Długość szyjki	50mm
Złącze	F
Waga przedmiotu	0,391 kg

W SKŁAD ZESTAWU WCHODZI

• konwerter INVERTO QUATTRO BLACK PREMIUM (nr kat. 6924)
• gwarancja
• faktura VAT lub paragon fiskalny
