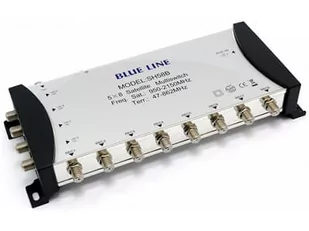

MULTISWITCH BLUE LINE SH58B
DLA 8 ODBIORCÓW Opis produktu
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej i naziemnej. UWAGA! Multiswitch współpracuje TYLKO z konwerterami TYPU QUATTRO! Sygnał satelitarny doprowadzamy do odpowiednich wejść w multiswitchu. Dodatkowo do multiswitch\'a podłączamy też sygnał z anteny do odbioru telewizji naziemnej. Przy takim połączeniu niezależnie na każdym wyjściu multiswitcha wyprowadzony jest sygnał TV satelitarnej i TV naziemnej. Podłączając konwerter satelitarny do wejść satelitarnych multiswitcha, należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND (bez 22kHz - L) i HIGH BAND (z 22kHz - H) oraz polaryzacji H (poziomej - horyzontalnej) i V (pionowej - wertykalnej) do złącz w czterowyjściowym konwerterze typu Quattro. Do wyjść urządzenia możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Multiswitch automatycznie dopasowuje rodzaj sygnału jaki będzie przekazywany do danego odbiornika. Należy zwrócić szczególną uwagę na prawidłowe i staranne wykonanie montażu wtyków typu F na przewodach.
Do przyłączenia sygnałów do urządzenia należy stosować przewody antenowe możliwie najwyższej jakości, spełniające odpowiednie normy techniczne umożliwiające prawidłową pracę urządzenia i długą trwałość instalacji.
Odbiór z jednego satelity dla 8 odbiorców!
Specyfikacja
| SPECYFIKACJA TECHNICZNA |
| Zakres częstotliwości |
LNB-wejście 950-2150 MHz
TV naz.-wejście 47-862 MHz |
| Liczba wejść |
4 + 1 / V High, V Low, H High, H Low / oraz telewizja naziemna. |
| Liczba wyjść |
8 |
| Tłumienie |
950-2150 MHz 6 dB
86-862 MHz 2 dB |
| Izolacja |
H / V > 28 dB
SAT-SAT > -- dB
Rec-Rec >28 dB
Terr.-Sat. >30 dB
Sat.-Terr. >30 dB |
| Poziom sygnału na wyjściu (max.) |
950-2150 MHz 101 dB
47-862 MHz 85 dB |
| Zasilanie |
90 - 264 VAC , pobór prądu 12 |
| Wymiary |
255x125x40 mm |
