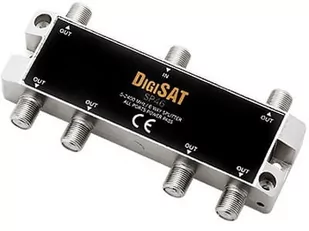

Rozgałęźnik służy do rozgałęziania sygnałów radiowych i telewizyjnych w instalacjach antenowych zbiorowych oraz indywidualnych. Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 6 przewodów, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 6 odbiorników TV.
Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.
- Przejście zasilania: 24V 0.8A (max) - Współczynnik przesiewania: 5-2400MHz = 100dB - Podłączenie wejście/wyjścia: gniazda typu F - Impedancja 75 ohm - Obudowa cynkowa, odlewana pod ciśnieniem, niklowana - Bardzo skuteczne ekranowanie
SPECYFIKACJA: Zakres 5-40MHz - Tłumienie przelotowe: 22dB - Sygnał zwrotny: >10dB
Zakres 40-1000MHz - Tłumienie przelotowe: 20dB - Sygnał zwrotny: >12dB
Zakres 1000-1750MHz - Tłumienie przelotowe: 20dB - Sygnał zwrotny: >12dB
Zakres 1750-2400MHz - Tłumienie przelotowe: 20dB - Sygnał zwrotny: >10dB
