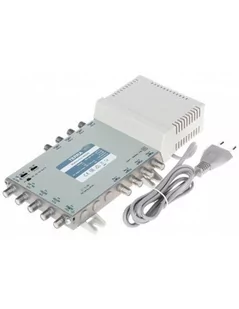

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Seria MR przeznaczona jest do instalacji w systemach w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Odlewana obudowa gwarantuje wysoki poziom ekranowania - klasa A.
Specyfikacja techniczna:
| Wejścia: |
4x 950 MHz ... 2400 MHz
1x 47 MHz ... 862 MHz Aktywne |
| Wyjścia: |
8x 47 MHz ... 2400 MHz |
| Sygnały przełączające: |
14 V / 18 V
0 Hz / 22 kHz |
| Wzmocnienie SAT (prekorekcja kabla): |
-1 ... 8 dB |
| Wzmocnienie TV (prekorekcja kabla): |
-2 ... 5 dB |
| Separacja: |
- Między wejściami SAT/SAT <= 30 dB
- Wyjść <= 30 dB SAT
- Wyjść <= 35 dB DVB-T
|
| Maksymalny poziom wyjściowy SAT: |
96 dBuV |
| Maksymalny poziom wyjściowy TV: |
86 ... 88 dBuV |
| Zasilanie przedwzmacniaczy: |
12 V DC |
| Zasilanie: |
230 V AC |
| Wymiary: |
253 x 135 x 52 mm |
| Waga: |
0.73 kg |
| Producent / Marka: |
TERRA |
