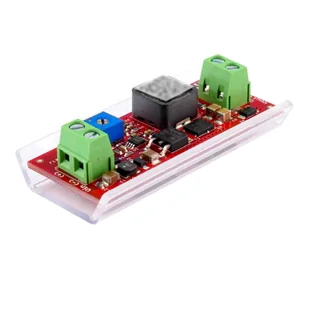

ATTE ASDC-30-AD0-OF to przetwornica obniżająca napięcie DC/DC z regulacją 3/12V 2.5A, moduł do zabudowy.
ASDC-30-AD0-OF to nieizolowana przetwornica DC/DC obniżająca napięcie. Urządzenie jest zasilane z napięcia 5 ... 50 VDC (np. z linii PoE 48 V) i dostarcza stabilizowanego regulowanego potencjometrem napięcia wyjściowego o poziomie 3,3 ... 12 V. Podstawowym zastosowaniem przetwornicy jest zasilanie urządzeń WiFi i innych urządzeń wymagającym określonego napięcia zasilania z przedziału 3,3 ... 12V.
Przetwornice DC/DC grupy ASDC to wysokosprawne moduły obniżające napięcie. Urządzenie zapewnia stabilne zasilanie dla elementów systemów alarmowych, kamer, urządzeń sieci WLAN itp. Znajduje zastosowanie przy zasilaniu odległych urządzeń elektronicznych poprzez standardową skrętkę parową.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie. Moduł dostarczamy wraz z podstawką montażową z tworzywa oraz wysokiej jakości taśmą samoprzylepną. Najmniejsze z naszych modułów OF nie posiadają systemowych otworów montażowych w rastrze 10,8mm ze względu na niewielkie gabaryty.
Najważniejsze cechy:
- rozwiązanie zasilania urządzeń monitoringu wymagających napięcia 3,3 ... 12V
- szeroki zakres napięcia wejściowego
- niewielkie rozmiary modułu
|
Napięcie zasilania
|
5 ... 50 VDC |
|
Napięcie wyjściowe
|
3,3 ... 12 VDC |
|
Moc wyjściowa
|
30 W @12V |
|
Sprawność
|
92% @VIN=48V, POUT=24W |
|
Prąd jałowy przetwornicy
|
2,5 mA @48V |
|
Zabezpieczenia
|
Zabezpieczenie przed zwarciem wyjścia Zabezpieczenie przed przeciążeniem Zabezpieczenie termiczne Zabezpieczenie wejścia przed przepięciami |
|
Zakres temperatur pracy
|
-25°C ... +50°C |
|
Wymiary (S x W x G)
|
25 x 60 x 16 mm |
|
Waga
|
0,02 kg |
|
Konstrukcja obudowy
|
Moduł do zabudowy |
|
Montaż
|
Taśma samoprzylepna |
