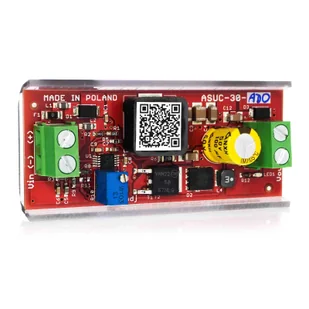

ATTE ASUC-30-AD0-OF to przetwornica podnosząca napięcie DC/DC z regulacją 12/24/48V 30W, moduł do zabudowy.
ASUC-30-AD0-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada precyzyjną regulację napięcia wyjściowego.
Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy:
- szeroki zakres napięcia zasilania
- możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
|
Napięcie zasilania
|
12 ... 30 VDC |
|
Napięcie wyjściowe
|
12 ... 48 VDC |
|
Moc wyjściowa
|
30 W @12V |
|
Sprawność
|
90% @Vin = 12 V, Pout = 25 W |
|
Prąd jałowy przetwornicy
|
18 mA @12V |
|
Sygnalizacja
|
LED1 - obecność napięcia wyjściowego |
|
Zakres temperatur pracy
|
-25°C ... +50°C |
|
Wymiary (S x W x G)
|
25 x 60 x 16 mm |
|
Waga
|
0,02 kg |
|
Konstrukcja obudowy
|
Moduł do zabudowy |
|
Montaż
|
Taśma samoprzylepna |
