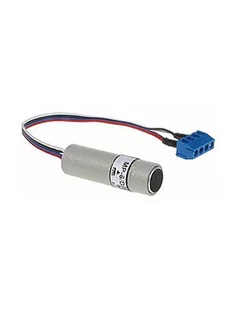

MODUŁ FONII Z WYJŚCIEM RÓŻNICOWYM OPIS PRZEDMIOTU Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych. Oferowany moduł fonii - mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego. SPECYFIKACJA TECHNICZNA Napięcie zasilania 12 V Pobór prądu 10 mA Masa 9 g Wymiary rurki $125612 x 35 mm Transmisja sygnału i zasilania po skrętce do 1200m (tłumienie 6dB) Obudowa metalowa PODŁĄCZANIE DLA SYGNAŁU RÓŻNICOWEGO PODŁĄCZANIE DLA SYGNAŁU NIESYMETRYCZNEGO PRZYKŁADOWY SPOSÓB MONTAŻU Wiercimy otwór $125712mm: Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:
Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo): SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE Wiercimy otwór $125812mm: Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery): Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór: Wciągamy moduł do muru:
Widok modułu w murze: Ucinamy końcówkę kołka rozporowego $125912mm: Maskujemy moduł w murze fragmentem kołka rozporowego: Widok połączenia z drugiej strony muru: W SKŁAD ZESTAWU WCHODZI moduł fonii (nr kat.
