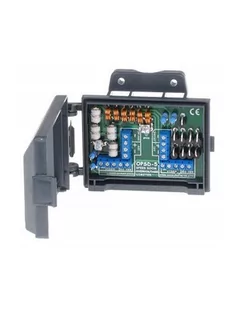

Delta OCHRONNIK KAMER SPEED DOME OPSD-5 OPSD-5

OCHRONNIK KAMER SPEED DOME OPSD-5 OPIS PRZEDMIOTU

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Przepięcie powstaje przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna lub krótki, gwałtowny skok zasilania. Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przeciwprzepięciowej kamer Speed Dome.

UWAGA

Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.

OPIS WYPROWADZEŃ

• linia (SURGE SIDE)
• PROTECTED SIDE (chronione urządzenie)
• masa wideo
• wideo (-)
• wideo (+)
• RS-485(-)
• RS-485(+)
• 12V(-)
• 12V(+)
• AC 24V
• AC 24V
• Uziemienie
• AC 24V
• AC 24V
• 12V(+)
• 12V(-)
• masa wideo
• wideo (-)
• wideo (+)
• RS-485(-)
• RS-485(+)
• MOŻLIWE SPOSOBY PODŁĄCZENIA

• sygnał wideo niesymetryczny (koncentryk)
• sygnał wideo symetryczny (skrętka)
• SPECYFIKACJA TECHNICZNA

Urządzenie zabezpiecza	Tor wideo(sygnał niesymetryczny lub symetryczny) RS-485 Zasilanie 12V DC Zasilanie 24V AC
Typ złącz	Zaciski kablowe
TOR WIDEO
Napięcie ochrony wideo (żyła-żyła)	> 2.4 V
Napięcie ochrony doziemnej wideo (żyła-uziemienie)	> 18.4 V
Maksymalny prąd wyładowczy toru VIDEO	5 kA
Impedancja szeregowa żyły wideo	1 $94
Pojemność dla wideo
Czas zadziałania dla wideo	15 ns
RS-485
Napięcie ochrony RS-485 (żyła-żyła)	> 8.2 V
Napięcie ochrony doziemnej RS-485 (żyła-uziemienie)	> 19.4 V
Czas zadziałania RS-485	15 ns
Maksymalna wartość impulsu prądu RS-485 (t=8.3ms)	30 A
ZASILANIE 12V/DC
Napięcie ochrony dla zasilania 12V DC (żyła-żyła)	> 15 V
Napięcie ochrony doziemnej zasilania 12V DC (żyła-uziemienie)	> 47 V
Maksymalny prąd wyładowczy 12V DC	5 kA
Czas zadziałania dla zasilania 12V DC	15 ns
ZASILANIE 24V/AC
Napięcie ochrony dla zasilania 24V AC (żyła-żyła)	> 36 V
Napięcie ochrony doziemnej zasilania 24V AC (żyła-uziemienie)	> 47 V
Maksymalny prąd wyładowczy 24V AC	5 kA
Czas zadziałania dla zasilania 24V AC	15 ns
Temperatura pracy / wilgotność względna	-50 °C ... 55 °C /
Wymiary / waga	120 x 91 x 37 mm / 0.11 kg

W SKŁAD ZESTAWU WCHODZI

• Ochronnik kamer (nr kat. 6399)
• gwarancja
• faktura vat lub paragon fiskalny
