OGRANICZNIK PRZEPIĘĆ VIDEO
OPV-4 OPIS

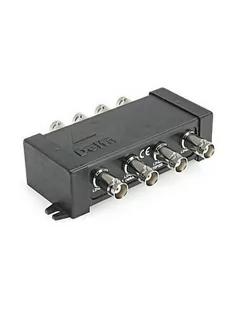

Statystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza cztery linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-4 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.
SPECYFIKACJA
| Napięcie ochrony |
> 2.4V |
| Maksymalny prąd wyładowczy (8/20uS) |
5kA |
| Poziom ochrony przy 1000V/uS |
700V |
| Tłumienie przelotowe |
0,3dB |
| Rezystancja zabezpieczenia dla 10V |
> 20 G$44 |
| Czas reakcji |
6.25 ns |
| Pojemność |
57 pF |
| Pasmo przenoszenia |
0-160 MHz |
| Uziemienie masy |
pośrednie, przez iskrownik gazowy i śrubę uziemiającą |
| Typ złącza wejścia |
gniazdo BNC |
| Typ złącza wyjścia |
wtyk BNC |
| Masa |
160g |
| Wymiary |
117x30x80 mm |
| Temperatura pracy |
od -20oC do +50oC |
UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami!
OPV-4 nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową , na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. Podłączenie OPV-4 według poniższego schematu pozwala zabezpieczyć monitory lub inne urządzenia (np. rejestrator cyfrowy).
Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować poniższy schemat.
W SKŁAD ZESTAWU WCHODZI:
- ogranicznik przepięć video OPV-4( nr kat. 5174)
- gwarancja
- faktura VAT lub paragon fiskalny
