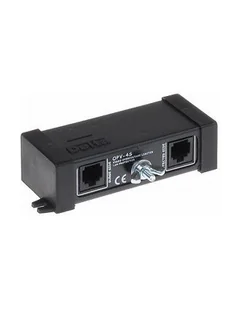

Ogranicznik przepięć OPV-4S skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji w których sygnały wideo przesyłane są różnicowo za pomocą skrętki komputerowej OPV-4S nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4S należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.
| Standard: |
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 5 Mpx,
- CVBS - PAL / NTSC
|
| Napięcie ochrony (żyła-żyła): |
> 2.4 V |
| Napięcie ochrony doziemnej (żyła-uziemienie): |
> 18.4 V |
| Maksymalny prąd wyładowczy (8/20S): |
5 kA |
| Impedancja szeregowa linii: |
1 |
| Pojemność: |
7 pF |
| Czas zadziałania: |
15 ns |
| Uziemienie: |
śruba 5mm |
| Liczba kanałów: |
4 |
| Chronione przewody w złączu RJ-45: |
1, 2, 3, 4, 5, 6, 7, 8 |
| Przeznaczenie: |
- urządzenie wideo, gdzie sygnał przesyłany jest różnicowo (symetrycznie)
- urządzenie pracujące w sieci Ethernet 10/100: kamera IP, router, switch, hub, karta rozszerzeń, itp.
|
| Typ złącz we/wy symetrycznych: |
RJ-45 (8-pin, 4 pary) |
| Temperatura pracy / wilgotność względna: |
-50 °C ... |
