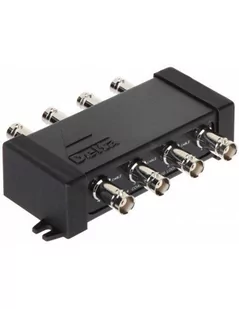

D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS. Uwaga!. Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia:
Cable (gniazdo BNC) - sygnał z kamery (linia przesyłowa),
Device (gniazdo BNC) - rejestrator, monitor.
| Standard: |
- AHD - 8 Mpx, 4K UHD
- HD-CVI - 8 Mpx, 4K UHD
- HD-TVI - 8 Mpx 4K UHD
- CVBS - PAL / NTSC
|
| Rodzaj urządzenia: |
Pasywne |
| Liczba wejść: |
4 szt. Gniazdo BNC |
| Liczba wyjść: |
4 szt. Gniazdo BNC |
| Impedancja wejściowa: |
75 $113 |
| Impedancja wyjściowa: |
75 $114 |
| Separacja galwaniczna między wejściami a wyjściami: |
50 V DC |
| Separacja galwaniczna między poszczególnymi kanałami: |
> 2000 V |
| Tłumienie: |
- 4.43 MHz @ 0.37 dB
- 11 MHz @ 0.47 dB
- 21 MHz @ 0.62 dB
- 38 MHz @ 0.93 dB
- 42 MHz @ 0.93 dB
- 67.5 MHz @ 1.16 dB
|
| Szerokość pasma: |
200 MHz |
| Zabezpieczenie wejść: |
ESD, IEC 61000-4-2, +-30kV contact, +-30kV air
EFT, IEC 61000-4-4, 40A (5/50ns)
Lightning, IEC 61000-4-5, 30A (tP=8/20us) |
| Zasilanie: |
Nie |
| Temperatura pracy: |
-20 °C ... 55 °C |
| Waga: |
0.12 kg |
| Wymiary: |
103 x 78 x 30 mm |
| Producent / Marka: |
DELTA |
