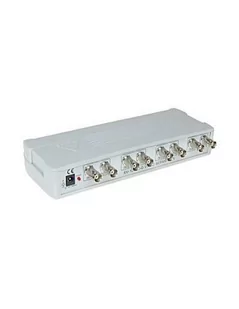

SEPARATOR VIDEO
SV-1000/4-G OPIS PRZEDMIOTU
SV-1000/4-G przeznaczony jest do dodatkowego zabezpieczenia czterech torów sygnałowych w instalacjach telewizji przemysłowej, kamer i innych urządzeń chroniąc je przed:
- wyładowaniami atmosferycznymi
- różnicą potencjałów pomiędzy urządzeniami
- prądami płynącymi masą sygnałową
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. Obudowa po zdjęciu pokrywy umożliwia zamontowanie jej za pomocą wkrętów do ściany (nie wchodzą w skład zestawu).
SPECYFIKACJA TECHNICZNA
- Szerokość pasma: 9Mhz / 1Vpp
- Typ gniazd: 8 gniazd BNC
- Impedancja wejściowa i wyjściowa: 75 $38
- Wzmocnienie regulowane: (-5) ... (+5)dB (dostęp do potencjometrów po zdjęciu pokrywy)
- Separacja galwaniczna między wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między wejściami a wyjściami sygnałowymi: 1000V (szczytowe)
- Separacja galwaniczna między zasilaniem a wejściami / wyjściami sygnałowymi: 1000V (szczytowe)
- Zasilanie: DC 12V / 300mA
- Wymiary: 213 x 36 x 93mm
- Waga: 310 g
Eliminacja zakłóceń powstałych na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi, poziomymi pasami wolno przesuwającymi się w pionie.
Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować poniższy schemat.
Separacja galwaniczna w SV-1000/4-G
Urządzenie posiada zdejmowaną pokrywę!
W SKŁAD ZESTAWU WCHODZI
- separator video SV-1000/4-G (nr kat. 9532)
- gwarancja
- faktura VAT lub paragon fiskalny
