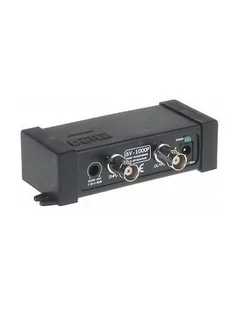

Delta SEPARATOR WIDEO SV-1000P SV-1000P

SEPARATOR VIDEO
SV-1000P OPIS

SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed:

• wyładowaniami atmosferycznymi;
• różnicą potencjałów pomiędzy urządzeniami;
• prądami płynącymi masą sygnałową;

Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów.

SPECYFIKACJA

• Szerokość pasma: 9MHz / 1Vpp
• Typ gniazd (1 wejście / 1 wyjście): gniazda BNC
• Wzmocnienie regulowane: (-5)...(+5) dB
• Impedancja wejściowa i wyjściowa: 75 $326
• Zniekształcenia nieliniowe: 0.75% (f=3.58MHz, Vin=1Vpp)
• Separacja galwaniczna optyczna między zasilaniem a wejściami sygnałowymi: 1000 V
• Separacja galwaniczna między wejściami sygnałowymi: 1000 V
• Gniazdo zasilające DC: 2.1/5.5 mm
• Wymiary: 61x120x30 mm
• Waga: 95 g
• Pobór prądu: 80 mA
• Zasilanie: DC 12V

Podłączenie separatora video SV-1000P według poniższego schematu pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie.

Aby w pełni zabezpieczyć w wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować następujący schemat.

W SKŁAD ZESTAWU WCHODZI:

• separator video SV-1000P (nr kat. 5490)
• gwarancja
• faktura VAT lub paragon fiskalny
