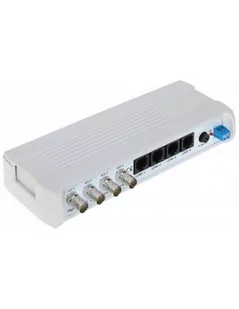

TRO-4G/400 przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 4 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-4G/400 za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów. Odbiornik TRO-4G/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.
| Standard: |
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
|
| Napięcie wejściowe: |
max. 29 V AC / 2 A |
| Rodzaj urządzenia: |
Aktywne / Odbiornik |
| Liczba kanałów: |
4 Wideo
4 DC |
| Napięcie we/wy 75 (CVBS): |
1 Vpp |
| Zasięg wideo: |
- 250 m @ 720p - UTP kat. 5e
- 150 m @ 1080p - UTP kat. 5e
- 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
|
| Napięcie wyjściowe: |
max. 40 V DC / 2 A |
| Tłumienie: |
- 4.43 MHz @ 0.73 dB
- 11 MHz @ 1.24 dB
- 21 MHz @ 2.16 dB
- 38 MHz @ 3.35 dB
- 42 MHz @ 3.54 dB
- 67.5 MHz @ 3.72 dB
|
