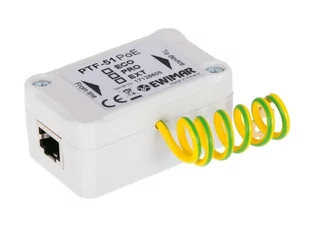

Ewimar Ochronnik p-przepięciowy LAN PTF-51-EXT/PoE PTF-51-EXT/POE

PTF-1-EXT/PoE to 1-kanałowe zabezpieczenie o bardzo wysokiej skuteczności dedykowane do eliminowania przepięć w sieciach LAN. Skutecznie zabezpiecza urządzenia instalowane w systemach telewizji CCTV, takie jak kamery IP, switche LAN, mosty radiowe oraz rejestratory NVR. Zawiera w sobie zabezpieczenie dla skrętki UTP/FTP 5 kategorii z zachowaniem ciagłosci ekranu gniazd RJ-45. Polecany do zabezpieczania urządzeń CCTV bardzo narażonych na przepięcia i wyładowania atmosferycznie, w szczególności montowane na metalowych słupach, masztach oraz metalowych konstrukcjach budynków.

Seria EXTREME wykorzystuje najnowocześniejszą technologię w zakresie ochrony przepięciowej. Oprócz typowych komponentów zastosowanych w serii PRO, posiadają dodatkowy stopień ochronny w postaci super-szybkiegobezpiecznika MOSFET z automatycznym resetem. To innowacyjne rozwiązanie, bardzo skutecznie chroni przed gwałtownymi impulsami prądowymi, które powstają podczas wyładowań. Pomimo izolacji galwanicznej warstwy fizycznej LAN w postaci transformatorów, wzrost prądu powoduje impuls w uzwojeniu po stronie sterownika, co często prowadzi do jego uszkodzenia. Bezpiecznik MOSFET automatycznie wykrywa wzrost natężenia prądu i rozłącza obwód chroniony w czasie 1uS. Po wytraceniu energii przepięcia i sprowadzeniu jej do ziemi, bezpiecznik automatycznie przywraca połączenie.
Seria Extreme zalecana jest do urządzeń końcowych szczególnie narażonych na efekt działania wyładowania atmosferycznego: kamery, mosty radiowe na masztach i dachach budynków. Do prawidłowego działania serii Extreme, urządzenia muszą być bezwględnie uziemione.

Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej. Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.

Uproszczony schemat blokowy


Ważnym jest fakt, iż wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.



Przykład zabezpieczenia jednego połączenia LAN



Przykład zabezpieczenia 16-punktowej sieci LAN

Specyfikacja techniczna:

NAZWA PARAMETRU	WARTOŚĆ
Linia danych
Ilość kanałów	1
Zgodność z okablowaniem	5kat / UTP /FTP - ciągłość ekranu
Złącze wejściowe (przewód)	RJ-45, ekranowane
Złącze wyjściowe (urządzenie)	RJ-45, ekranowane
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
Poziom ochrony 1kV/s (linia-ziemia) UP	600V
Prąd wyładowczy D1 (10/350S, linia-ziemia ) Iimp	2kA
Prąd wyładowczy C2 (8/20S, linia-ziemia ) Iimp	10kA
Napięcie znamionowe DC (ekran-ziemia) UN	350V DC
Prąd wyładowczy C2 (8/20S, ekran-ziemia ) Iimp	10kA (10 powtórzeń)
Napięcie znamionowe DC (linia-linia) UN	5V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	6V DC
Poziom ochrony 1kV/s (linia-linia) UP C3	18,3V
Prąd wyładowczy C1 (8/20S, linia-linia ) Iimp	15A
Chronione Linie	1-2, 3-6, (4+5)-(7+8)
Pojemność (linia-linia) @1MHz	1pF
Pojemność (linia-ziemia) @1MHz	2pF
Element odsprzęgający	Bezpiecznik MOSFET
Rezystancja szeregowa	6 / linię
Prąd znamionowy IN	200mA / linię
Prąd maksymalny IMAX	200,5mA
Czas reakcji bezpiecznika MOSFET	1S (rozłączenie / powrót)
Izolacja w trakcie rozłączenia udarowego	650V DC
Linia PoE
Napięcie znamionowe DC (linia-linia) UN	58V DC
