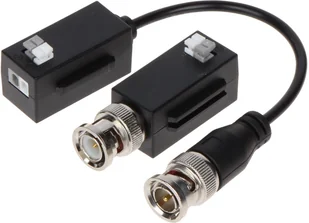

Transformator Wideo Pfm800B-4K Dahua

Opis . przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. . Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. . . Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). . Odwrotne połączenie spowoduje zakłócenia obrazu. . Specyfikacja W opakowaniu:

2 szt. Podana cena za opakowanie Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 5 Mpx, CVBS - PAL, NTSC Rodzaj urządzenia: Pasywne Liczba kanałów: 1 Zasięg wideo: 400 m (max) @ 720p - UTP kat.

5e 250 m (max) @ 1080p - UTP kat. 5e 180 m (max) @ 4K UHD - UTP kat. 5e 400 m @ CVBS - PAL / NTSC - UTP kat. 5e Tłumienie: 4. 43 MHz @ 3.

33 dB 11 MHz @ 3. 42 dB 21 MHz @ 3. 73 dB 38 MHz @ 4. 48 dB 42 MHz @ 4. 67 dB 67. 5 MHz @ 5. 73 dB Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą CMRR (dB @ 5MHz):

> 60 dB Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Typ złącza koncentrycznego: BNC - Wtyk na przewodzie / Wtyk Typ złącza symetrycznego: Zaciski sprężynowe Temperatura pracy:

-30 °C . . . 70 °C Dopuszczalna względna wilgotność otoczenia: < 95 % Waga: 0. 02 kg Wymiary: 49 x 19. 5 x 20 mm 39 x 19. 5 x 20 mm Producent / Marka:

DAHUA Gwarancja: 3 lata Prezentacja Złącza Podłączenie skrętki do transformatora Obudowy są wykonane w sposób umożliwiający wzajemne łączenie ich ze sobą Schemat połączeniowy 1. Kamera 2. Rejestrator Opakowanie Nasze testy Charakterystyka częstotliwościowo-amplitudowa - 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm) Pliki Karta katalogowa producenta EN: Pobierz
