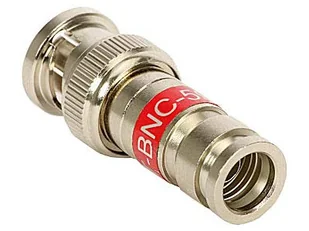

WTYK
BNC-W/ZAC-RG59/PCT
KOMPRESYJNY
OPIS PRZEDMIOTU
Profesjonalny wtyk kompresyjny BNC zaciskany na kabel RG-59. Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC. Rodzaj użytego materiału gwarantuje brak korozji. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze posiada dwa pełne (360°) pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.
PROCES ZACISKANIA ZŁĄCZA NA PRZEWODZIE JEST BARDZO PROSTY I SZYBKI
- przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6.4 mm
- oplot należy wywinąć na oponę zewnętrzną
- tak przygotowany przewód wsunąć do złącza
- zacisnąć zaciskarką
- cały proces, przy odrobinie wprawy, trwa poniżej 20 sekund
Złącze spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.
