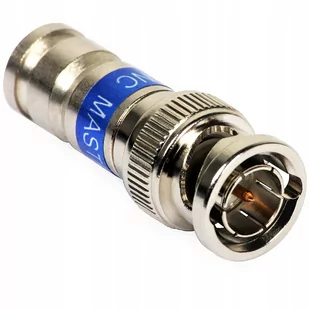

Złącze posiada dwa pełne pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Profesjonalny wtyk kompresyjny BNC-W/ZAC-RG-6/MSR spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.Charakterystyka tego złącza została specjalnie dobrana do przewodów RG-6. Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.
Specyfikacja techniczna:
| Rodzaj złącza: |
BNC Wtyk prosty |
| Mocowanie elementów złącza: |
Mocowanie kompresyjne |
| Impedancja: |
75 $36 |
| Materiał: |
Mosiądz (pokryty niklem) |
| Przeznaczenie: |
Kabel koncentryczny |
| Mocowanie żyły: |
Wciskanie |
| Średnica kabla: |
max. 8.0 mm |
| Mocowanie ekranu: |
Mocowanie kompresyjne |
| Wodoszczelność: |
Tak |
| Przykładowe zastosowanie: |
|
| Wybrane cechy: |
- Szerokie pasmo pracy
- Bardzo małe tłumienie w całym paśmie pracy
- Wodoszczelność połączenia złącza z kablem
- Odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka
- Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
- Poprawnie zaciśnięte złącze jest niemożliwe do zerwania
- Konstrukcja chroniona jest licznymi patentami
- Do zaciśnięcia należy użyć zaciskarki HT-5082R
|
| Waga: |
0.015 kg |
| Wymiary: |
O 14.5 mm x 37 mm |
