Opis i specyfikacja

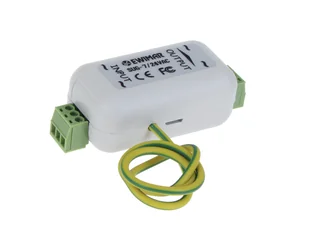

SUG-7/24VAC przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem przemiennym 24V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego. Wbudowany bezpiecznik automatyczny 2A (na zamówienie dostępny jest z bezpiecznikiem 1,1A) ogranicza ryzko uszkodzenia zasilacza sieciowego (transformatora) i ryzyko postania pożaru w przypadku wystąpienia zwarcia w przewodach lub w podłączonym urządzeniu odbiorczym.
Zabezpieczenie wyposażono w wyjmowane złącza śrubowe, które ułatwiają instalację i serwisowanie.
Może być stosowany do wszelkich urządzeń elektronicznych nasilanych napięciem zmiennym 24V, takich jak urządzenia automatyki przemysłowej kamery przemysłowe, etc. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.
Zabezpieczenie wyposażono w wyjmowane złącza śrubowe, które ułatwiają instalację i serwisowanie.
Może być stosowany do wszelkich urządzeń elektronicznych nasilanych napięciem zmiennym 24V, takich jak urządzenia automatyki przemysłowej kamery przemysłowe, etc. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.
Uproszczony schemat blokowy
W celu zapewnienia skutecznej ochrony przed wyładowaniami atmosferycznymi, zalecane jest zastosowanie dwóch urządzeń ochronnych i ich uziemienie. Jedno z urzadzeń należy podłączyć jak najbliżej źródła zasilania a drugie jak najbliżej urządzenia odbiorczego. Należy zwrócić uwagę, aby strona WEJŚCIE zabezpieczenia SUG-7 (LINE) znajdowało się zawsze po stronie długich przewodów, w których może zaindukować się impuls przepięciowy.
Przykład prawidłowego zabezpieczenia linii zasilającej
Tego modelu urządzenia nie należy stosować do napięcia stałego 24VDC. Jego użycie spowoduje zmniejszenia poziomu ochrony.
| Specyfikacja techniczna: | |
| Napięcie znamionowe pracy ciągłej linia-linia | 24VAC |
| Napięcie maksymalne linia-linia | 27VAC |
| Napięcie maksymalne linia- ziemia | 90VDC |
| Poziom ochrony linia – linia (10/1000μS) | 28A |
| Poziom ochrony linia – ziemia (8/20μS) | 2 x 10kA |
| Znamionowy prąd szeregowy | 2A @ 24VAC |
| Maksymalny prąd szeregowy (impuls) | 3,5A @ 24VAC |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30°C~60°C |
| Wymiary | 74 x 32 x 25(mm) |
