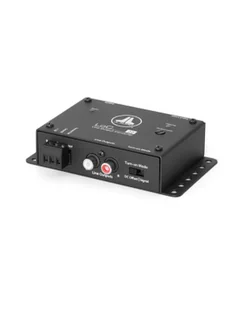

JL AUDIO LoC-22 Procesor DSP

• W pełni aktywny, dwukanałowy konwerter poziomu sygnału głośnikowego na wyjście liniowe z funkcją automatycznego włączania - Zaprojektowany przez starszego inżyniera JL Audio Bruce'a Macmillana, LoC-22 jest aktywnym dwukanałowym procesorem zaprojektowanym do zastosowań wymagających tłumienia fabrycznych sygnałów audio do użytku z nieoryginalnymi wzmacniaczami i procesorami sygnałowymi.
• LoC-22 wykorzystuje w pełni regulowany, przełączany zasilacz MOSFET i całkowicie analogową konstrukcję obwodu, aby zapewnić płaską charakterystykę częstotliwościową przy dowolnym poziomie sygnału (3 Hz - 32 kHz, +0, -1 dB), bez zmiany charakterystyki basów przy wysokich poziomach, jak robi to wiele pasywnych konwerterów wyjścia liniowego.
• Zaprojektowany w celu zwalczania indukowanych szumów kablowych, LoC-22 posiada różnicowo zbalansowaną architekturę wejściową, dzięki czemu jest kompatybilny z praktycznie każdym analogowym sygnałem audio.

Zdolny do przyjęcia do 40V RMS na kanał (odpowiednik 400W przy 4 omach), LoC-22 z łatwością radzi sobie z najmocniejszymi wyjściami wzmacniaczy fabrycznych. Wbudowany dwuzakresowy przełącznik obciążenia wejściowego zapewnia kompatybilność z większością wzmacniaczy fabrycznych, które wykorzystują wykrywanie impedancji do wyciszania kanałów.

• Idealny do zastosowań pełnozakresowych lub niskoczęstotliwościowych, LoC-22 jest wyposażony w parę analogowych gniazd wyjściowych typu RCA o poziomie liniowym (do 8 V RMS), które służą do przesyłania sygnałów audio do systemu na rynku wtórnym.

Wyjścia analogowe są kompatybilne z większością dostępnych na rynku wtórnym procesorów sygnałowych lub wzmacniaczy. Ustawianie poziomów wyjściowych jest bardzo proste i łatwe dzięki specjalnie skalibrowanemu, wbudowanemu wskaźnikowi przesterowania, który działa z tonami testowymi lub muzyką. LoC-22 oferuje dwie metody automatycznego włączania (DC-Offset Sensing lub Signal Sensing) i zapewnia dodatnie wyjście 12V do aktywacji wzmacniaczy lub innych urządzeń elektronicznych.

• - typ zasilacza:

przełączanie, MOSFET PWM, regulowany - - napięcie robocze: 9 - 16 V DC - - pobór prądu w trybie gotowości: < 1,6 mA - - pobór prądu podczas pracy: 0,13 A przy 13,8 V - - pasmo przenoszenia: 3 Hz - 32 kHz (+0 dB, -1 dB) - - stosunek sygnału do szumu przy 2 V RMS:

wzmocnienie przy min: 118 dB wzmocnienie maks. : 103 dB (pasmo przenoszenia 20 kHz) - - obciążalność wyjścia zdalnego: 100 mA (maks.) - - zalecana wartość bezpiecznika: 1 A - - zalecany typ bezpiecznika:

szybko działający, ATO/ATC lub podobny - - kanały wejściowe: dwa - - typ wejścia: zrównoważone różnicowo - - napięcie wejściowe: 40 V RMS na kanał (maksymalnie) - - impedancja wejściowa: normalna: 20 kΩ, niska Z:

60 Ω - - próg włączenia: wykrywanie sygnału: 5 mV przy włączeniu / 3,5 mV przy wyłączeniu przy 1 kHz (lewe wejście) przesunięcie DC: 4. 5 V - - kanały wyjściowe: dwa - - wyjście analogowe:

niezbalansowane, stereofoniczne gniazda RCA - - maks. nieobciążone wyjście: 8 V RMS - - impedancja wyjściowa: 450 Ω - - zakres wzmocnienia: -27,3 dB (pełne CCW) do +3,2 dB (pełne CW) - - THD+N:

0,01% przy 2 V RMS (1 kHz)
