ZASTOSOWANIE

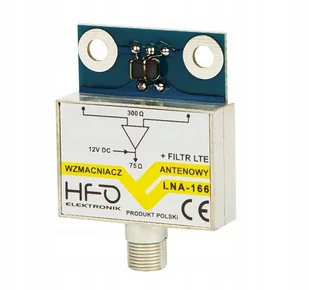

Przedwzmacniacz antenowy LNA-166 służy do wzmacniania słabych sygnałów TV (DVB-T) odbieranych w pasmach: III (k6-k12); IV (k21-k37); V (k38-k59). Przedwzmacniacz LNA-166 jest przeznaczony do montowania bezpośrednio w zaciskach anteny w puszce antenowej. Takie rozwiązanie zapewnia wzmocnienie słabych sygnałów już na wyjściu anteny, co jest szczególnie istotne przy niskiej jakości sygnału (np. niskim współczynnikiem SNR - sygnału do szumu). Obudowa ze stopu metali lekkich zapewnia dużą odporność na zakłócenia i czynniki atmosferyczne. Dodatkowo wzmacniacz jest wyposażony w dedykowany wbudowany filtr sygnałów LTE redukujący zakłócenia. Urządzenie pracuje w zakresie częstotliwości od 174MHz do 782MHz, w tym zakresie nadają min. :
Naziemna telewizja cyfrowa( DVB-T - MUX1, MUX2, MUX3, MUX8 oraz lokalne multipleksy)
radio cyfrowe DAB
WARUNKI I BEZPIECZEŃSTWO PRACY
ZASILANIE:
Do poprawnego działania wzmacniacz wymaga zasilania 12V doprowadzonego przez kabel koncentryczny, zasilanie to może być podawane z rozdzielacza serii ARS, WPA lub zasilacza sieciowego z separatorem (polaryzatorem).
Napięcie zasilania: 12V DC +-5%
Pobór prądu DC: 50mA +-5%
WEJŚCIE I WYJŚCIE WMACNIACZA:
Wejście: symetryczne o impedancji 300$40, przystosowane do zacisków wyjściowych anteny
Wyjście: gniazdo F o impedancji 75$41, służy jednocześnie do zasilania wzmacniacza prądem DC przez kabel koncentryczny
ZAKRES CZĘSTOTLIWOŚCI PRACY WZMACNIACZA:
174MHz - 782MHz (kanały 6-12, 21-59)
WARUNKI ŚRODOWISKOWE PRACY:
Zakres temperatur: -30oC ... +55oC
Wilgotność względna: 20% - 80%
PARAMETRY TECHNICZNE LNA-166
ODPORNOŚĆ WEWNĘTRZNA URZĄDZENIA
Dla sygnałów z poza pasma wzmacniacza lepsza od 60dB
CECHY WZMACNIACZA LNA-166:
Wbudowany filtr na pasmo LTE 800MHz
Obudowa ze stopu metali lekkich, która zapewnia dużą odporność na zakłócenia i czynniki atmosferyczne
Wysokiej jakości gniazdo F - dające dobre połączenie oraz wygodny i łatwy montaż
Wzmacniacze z serii LNA pasują do anten siatkowych można je zamontować w miejsce tradycyjnego wzmacniacza płytkowego
Pasmo wzmocnienia odpowiadające sygnałowi telewizyjnemu nadawanemu na terenie Polski
Wysoka odporność na sygnały zakłócające : radio FM, CB, telefonia GSM, Wi-Fi, Bluetooth, LTE
Niski współczynnik szumów
Gwarantujemy powtarzalność parametrów naszych wzmacniaczy, każdy wzmacniacz jest testowany indywidualnie na specjalistycznych przyrządach pomiarowych.
