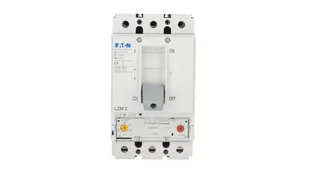

Wyłączniki mocy LZM (Icu = 36 kA)
Wyłączniki mocy LZM mają możliwość nastawy wyzwalacza nadprądowego i wyzwalacza zwarciowego.
Brak obniżonych wartości znamionowych dla temp. do +50°C.
Montaż w pionie, możliwość położenia o 90° we wszystkich kierunkach.
Konstrukcja zgodnie z EN 60947-2
Wyłączniki i rozłączniki o jednakowych wymiarach konstrukcyjnych.
Możliwość dobudowy wyzwalaczy napięciowych.
Styki pomocnicze dla sygnalizacji stanu wyłącznika / rozłącznika.
Napędy: obrotowe montowane bezpośrednio na wyłączniku; obrotowe drzwiowe; zdalne.
Dane techniczne:
Prąd znamionowy In : 200
Maksymalne napięcie pracy: 690V AC
Kategoria przepięciowa: III/3
Odporność na udar prądowy UImp: 6 kV
Zakres nastaw wyzwalacza nadprądowego: 0,8 - 1 x In
Zakres nastaw wyzwalacza zwarciowe: 6 - 10 x In
Znamionowa graniczna zdolność wyłączania zwarcia Icu:
- 240V - 55 kA
- 400V - 36 kA
Znamionowa robocza zdolność wyłączania zwarcia Ics:
- 240V - 27,5 kA
- 400V - 18 kA
Trwałość:
- mechaniczna: 10000 cykl.łącz.
- elektryczna: 5000 cykl.łącz.
Wysokość czoła: 95 mm
Zaciski przyłączeniowe: śrubowe M8
Przekrój przyłączeń (Cu):
- przewód pojedynczy: 1 x 2.5-16 mm2; 2 x 2.5-16 mm2
- przewód wielożyłowy: 1 x 25-185 mm2; 2 x 70 mm2
Zakres temperatury otoczenia: -25 do +70 °C
Montaż 4 szt. M4 lub na stand. szynie 35 mm za pom. płytki NZM1-XC35.
