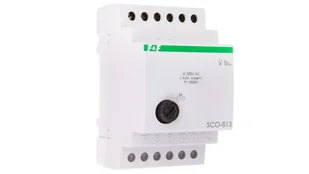

F&F ŚCIEMNIACZ OŚWIETLENIA SCO-813

1000W. Na szynę 35mm.

Przeznaczenie:

Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego). SCO-813 może współpracować z przyciskami podświetlanymi. SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć  lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

Działanie:

Załączenie oświetlenia następuje po  impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ->CIEMNIEJ->JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do maksymalnej jasności.
Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
"SOFT START" - przytrzymanie przycisku >1sek. przy załączaniu oświetlenia powoduje jego płynne rozświetlanie od "zera" (CIEMNIEJ->JAŚNIEJ).

Dane techniczne:

zasilanie 230V AC

prąd obciążenia

maksymalna moc podłączonych żarówek  1000W

impuls napięciowy sterujący

pobór mocy  0,3W

temperatura pracy  -25÷25°C

przyłącze zaciski śrubowe 2,5mm$320

wymiary 3 moduły (52,5mm)

montaż na szynie 35mm

zabezpieczenie nadprądowe wkładka topikowa WTA 5×20 5A
