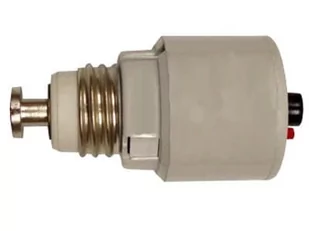

WKRĘTKOWY WYŁĄCZNIK INSTALACYJNY AUTOMAT
Specyfikacja techniczna: Charakterystyka: L
Napięcie: 230/400V
Zdolność zwarciowa: 1500A
Rodzaj Gwintu: E27
Oznaczenie: GHS 101
Wyłącznik nadmiarowy wkręcany w gniazdo bezpiecznika topikowego o gwincie E27. W przeciwieństwie do bezpieczników topikowych, po zadziałaniu wyłącznika nadmiarowego można go ponownie zamknąć.
Urządzenie to składa się najczęściej z dwóch modułów. Pierwszym jest wyzwalacz bimetalowy. Przy przekroczeniu dopuszczalnej wartości prądu w obwodzie, blaszka bimetalowa po nagrzaniu wygina się, powodując otwarcie zestyku, po czym następuje przerwanie obwodu. Tak działa w przypadku przeciążenia. Warto nadmienić, że wyzwalacz czas zadziałania wyzwalacza uzależniony jest od wartości prądu przeciążeniowego - czym wyższy prąd, tym mniejszy czas zadziałania.
W przypadku wystąpienia zwarcia elektromagnes umieszczony wewnątrz wyłącznika zwalnia naciąg sprężyny, która następnie rozwiera styki i przerywa obwód. Działanie to jest natychmiastowe, niezależne od wartości prądu zwarcia.
