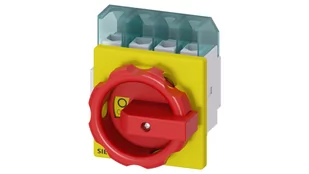

Łącznik krzywkowy 4P 9.5kW /AC23 A 7.5kW /AC-3 Iu=25A/AC-21A montaż tablicowy blokowanie w pozycji 0 na 3 kłódki 3LD2103-1TL53

Siemens Dig. Industr. wyłącznik główny/ awaryjny 3LD2103-1TL53Producent: Siemens Dig. Industr. Oznaczenie: Wyłącznik główny/ awaryjny 4p.

25A 9,5kW/400VTyp: 3LD2103-1TL53Przeznaczenie jako wyłącznik główny: takPrzeznaczenie jako wyłącznik konserwacyjny/naprawczy: takPrzeznaczenie jako wyłącznik bezpieczeństwa: takPrzeznaczenie jako wyłącznikawaryjny:

takPrzeznaczenie jako wyłącznik rewersyjny: nieLiczba wyłączników: 1Maks. Znamionowe napięcie robocze Ue przy AC: 690 VZnamionowy prąd ciągły Iu: 25 AZnamionowyprądciągłyprzy AC-23, 400 V:

20 AZnamionowy prąd ciągły przy AC-21, 400 V: 25 AZnamionowa moc robocza przy AC-3, 400 V: 8 kWZnamionowy krótkotrwały prąd wytrzymywany Icw: 0,64 kAZnamionowa moc robocza przy AC-23, 400 V: 10 kWLiczba biegunów:

4Napęd silnika opcjonalny: nieNapęd silnika zintegrowany: nieZwolnienie napięcia opcjonalne: nieKonstrukcja urządzenia: Urządzenie do zabudowy Stała technologia montażuNadaje się do montażu podłogowego:

nieNadaje się do montażu czołowego4-otworowego: takNadaje się do montażu czołowego centralnego: nieNadaje się do montażu na tablicy rozdzielczej: nieNadaje się do montażu pośredniego: nieKolorelementu uruchamiającego:

czerwony Konstrukcja elementu uruchamiającego: krótki uchwyt obrotowyMożliwość blokady: takTyp podłączenia obwodu głównego: zacisk ramowyStopień ochrony (IP), przód: IP65Stopień ochrony (NEMA):

inny Siemens Dig. Przemysłowy wyłącznik główny / awaryjny 3LD2103-1TL53: więcej szczegółów SENTRON, rozłącznik 3LD, wyłącznik awaryjny, 4-biegunowy, Iu: 25 A, moc robocza / przy AC-23 A przy 400 V: 9,5 kW, montowany z przodu, siłownik obrotowy, czerwony/żółty, 4-otworowy montaż uchwytu Wyłącznik główny i awaryjny SENTRON 3LD2 do bezpiecznego odłączania obciążeń w wielu obszarach, np.

dla silników trójfazowych. Modułowa konstrukcja, szybka i łatwa instalacja wyłączników pomocniczych, zacisk N-PE lub 4-biegunowy, np. do silników trójfazowych, systemów klimatyzacji i wentylacji, w maszynach przetwórczych w inżynierii mechanicznej i systemach przenośników, w przemyśle chemicznym lub w przemyśle spożywczym. Optymalna izolacja sieciowa od 16 A do 250 A dzięki blokowanemu siłownikowi obrotowemu. Stopień ochrony do IP 65 z hermetyczną obudową do zastosowań zewnętrznych.

Wszechstronne i odpowiednie do stosowania na całym świecie dzięki międzynarodowym certyfikatom IEC, UL, CCC i zatwierdzeniom dla przemysłu stoczniowego. Wyłączniki główne i awaryjne 3LD są dostępne w szerokiej gamie wariantów do montażu z przodu, na płycie montażowej, na szynie montażowej lub na tablicy rozdzielczej, opcjonalnie z siłownikiem obrotowym ze sprzęgłem bezpośrednim lub drzwiowym. W przypadku wyłączników głównych i awaryjnych 3LD2. 3LD dostępne są również warianty do zastosowań DC - spójne bezpieczeństwo dla użytkowników i systemów. Dostarczane z:

Wyłącznik główny/ awaryjny Siemens Dig. Industr. 4p. 25A 9,5kW/400V 3LD2103-1TL53, Jednostka opakowania: 1 szt. , EAN: 4011209402935 Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka.

Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Konstrukcja jako wyłącznik główny tak, Konstrukcja jako wyłącznik konserwacyjny/naprawczy tak, Konstrukcja jako wyłącznik bezpieczeństwa tak, Konstrukcja jako wyłącznik awaryjny tak, Konstrukcja jako wyłącznik rewersyjny nie, Liczba wyłączników 1, Maks. znamionowe napięcie robocze Ue przy AC 690 V, Znamionowy prąd ciągły Iu 25 A, Znamionowy prąd ciągły przy AC-23, 400 V 20 A, Znamionowy prąd ciągły przy AC-21, 400 V 25 A, Znamionowa moc robocza przy AC-3, 400 V 8 kW, Znamionowa odporność na krótkotrwałe obciążenie prądowe Icw 0,64 kA, Znamionowa moc robocza przy AC-23, 400 V 10 kW, Liczba biegunów 4, Opcjonalny napęd silnika nie, Zintegrowany napęd silnika nie, Opcjonalny wyzwalacz napięciowy nie, Konstrukcja urządzenia Jednostka wbudowana, Technologia części stałych, Nadaje się do montażu na podłodze nie, Nadaje się do montażu z przodu 4 otwory tak, Nadaje się do montażu z przodu centralnie nie, Nadaje się do montażu w rozdzielnicy nie, Nadaje się do montażu pośredniego nie, Kolor sterowania czerwony, Zamykany tak, Typ połączenia, obwód główny Zacisk ramowy, Klasa ochrony (NEMA) inna, Klasa ochrony (NEMA) inna WYŁĄCZNIK AWARYJNY 4-BIEGUNOWY IU=25, P/AC-23A NA 400V=9. 5KW MONTAŻ Z PRZODU MONTAŻ CZTEROBIEGUNOWY NAPĘD OBROTOWY CZERWONY/ŻÓŁTY (WYŁĄCZNIK AWARYJNY) Główne cechy Dane techniczne Liczba biegunów 4P Seria modułów 1 Napięcie cewki 690 V Napięcie cewki (min) 500 V Napięcie cewki (maks.) 6000 V Certyfikaty CSA, UL, VDE, EAC, LRS Energia Częstotliwość wejściowa AC 50/60 Znamionowy prąd wyjściowy 25 A Zdolność przełączania 640 A Konstrukcja Kolor produktu Czerwony, żółty Waga i wymiary Szerokość 67 mm Głębokość 92,5 mm Wysokość 84 mm Waga 247 g
