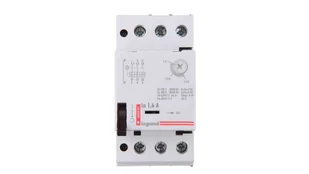

Wyłącznik silnikowy M 250 Z wyzwalaczami termicznymi i elektromagnetycznymi
Zakres prądowy wyzwalaczy termicznych: 1 - 1,6 A
Prąd zadziałania wyzwalaczy elektromagnetycznych (+/- 20%): 22,4 A
Szerokość w modułach 17,5: 2,5
| Dane techniczne |
|
| Napięcie znamionowe izolacji |
690 V~ |
| Napięcie znamionowe łączeniowe |
230V, 400V, 500V |
| Prąd znamionowy |
0,1....25A |
| Klasa zadziałania wyzwalaczy termicznych przeciążeniowych |
10A |
| Kategoria użytkowania |
AC-3 |
| Trwałość mechaniczna i łączeniowa |
100.000 przestawień |
| Znamionowa częstotliwość łączeń |
do 120 łączeń/h |
| Napięcie znamionowe udarowe wytrzymywane |
6 kV |
| Kompensacja wpływu temperatury otoczenia |
-5....+40C |
| Przekrój przewodów przyłączeniowych |
1....4 mm2 (zaciski główkowe) |
| Pozycja pracy |
dowolna |
| Odporność na wstrząsy |
10gn (10....50Hz) |
| Odporność na drgania |
3gn (10....50Hz) |
| Stopień ochrony (bez zacisków przyłączeniowych) |
IP3x |
| Zgodność z normami |
EN 60947-2 |
