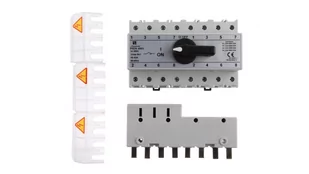

Spamel Przełącznik źródła zasilania PRZK 4063-W02 PRZK4063-W02

Zastosowanie

Przełączniki źródła zasilania PRZK są zbudowane na bazie rozłączników RSI w związku z tym posiadają wszystkie cechy tych rozłączników.

Przełączniki PRZK stanowią konstrukcyjne połączenie, jedną wspólną pokrywą, dwóch rozłączników typu RSI. Rozwiązanie to zapewnia doskonałą sztywność ukłaadu, a co za tym idzie, pewność działania i bezpieczeństwo użytkowania. Przełączniki PRZK wyposażone w specjalnie zaprojektowany sprzęgacz stanowią kompleksowe rozwiązanie potrzeby przełączania rodzajów zasilania np. typu Sieć - Agregat.

Budowa

Rodzina łączników izolacyjnych RSI spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.

Rodzina RSI posiada następujące cechy:

- wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz efektywne komory gaszeniowe,

- niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,

- bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony dostarczane w standardzie,

- przy zamocowaniu do pulpitu stopień ochrony IP65

- wykonanie 3 i 4 biegunowe, z czwartym biegunem rozłączalnym lub nierozłączalnym,

- szybkie mocowanie na szynie lub płycie montażowej, IP20 TS35

- możliwość mocowania w większości standardowych rozdzielni bez żadnych dodatkowych elementów (wysokość płyty Przedniej 45mm),

- możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji wyłącz (0-OFF) za pomocą trzech kłódek,

- bezpieczne zaciski podłączeniowe,

- przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 70mm

- niezawodna identyfikacja stanu rozłącznika - pokrętło zawsze wskazuje aktualną pozycję styków,

- specjalna konstrukcja pokrętła zewnętrznego uniemożliwiająca otwarcie drzwi rozdzielnicy w pozycji załącz (I-ON),

- możliwość awaryjnego otwarcia drzwi rozdzielnicy (osłony) w stanie zamkniętym rozłącznika (wg instrukcji),

- materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środoWiska.

Dane techniczne

Liczba biegunów: 4

Napięcie znamionowe izolacji Ui : 690

Napięcie znamionowe udarowe wytrzymywane Uimp : 8

Prąd cieplny umowny w powietrzu Ith : 63

Prąd połączeniowy Ie w kat. AC-21A dla Ue = 690V : 63

Prąd połączeniowy Ie w kat. AC-22A dla Ue = 690V : 63

Prąd połączeniowy Ie w kat. AC-23A dla

- Ue = 400V : 63

- Ue = 500V : 45

- Ue = 690V : 30

Moc znamionowa AC-23A dla trójfazowych standardowych silników synchronicznych dla

- Ue = 400 : 30

- Ue = 500 : 30

- Ue = 690 : 25

Prąd połączeniowy Ie w kat. DC-21A dla Ue = 220V : 63

Prąd połączeniowy Ie w kat. DC-22A dla Ue = 220V : 40

Prąd połączeniowy Ie w kat. DC-23A dla Ue = 220V : 30

Prąd połączeniowy krótkotrwały wytrzymywany Icw (1s) : 1,8

Prąd znamionowy załączalny zwarciowy Icm : 6

Prąd znamionowy ograniczony wytrzymywany

- prąd spodziewany : 15

- wkładka bezpiecznikowa : 63

Trwałość mechaniczna : 20000

Trwałość łączeniowa : 3000

Przewody przyłączeniowe sztywne [mm]: 6...16

Moment dokręcania zacisku : 1,5
