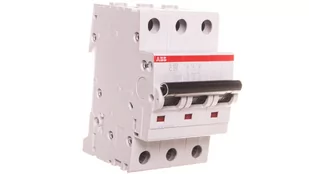

ABB Wyłącznik nadprądowy 3P S203 C 25A 2CDS253001R0254 2CDS253001R0254

Wyłączniki serii S 200 chronią kable i przewody przed przeciążeniem i zwarciem zgodnie z normami DIN VDE 0100-430 i DIN VDE 0100-530. Spełniają one przepisy konstrukcyjne DIN VDE 0641-11 lub IEC/EN 60898-1, DIN VDE 0660-101 lub IEC/EN60947-2 i UL1077. Ich opatentowany zacisk przyłączeniowy zapewnia prosty i bezpieczny kontakt oraz obsługę za pomocą płytki dociskowej. Dla lepszej widoczności podczas okablowania, otwór przyłączeniowy dla kabli znajduje się nad otworem przyłączeniowym dla szyny fazowej. Przewody o przekroju do 35 mm² można podłączyć bezpośrednio do urządzenia za pomocą zacisku przyłączeniowego z izolacją o stopniu ochrony IP20.

Dane techniczne: Stopień ochrony (IP): IP20Typ napięcia: AC/DCWaga: 0,4Głębokość instalacji: 69 mmPrąd znamionowy:

25 ANapięcie znamionowe: 400 VCzęstotliwość: 50-60 HzCharakterystyka wyzwalania: CKlasa ograniczenia energii: 3Kategoria przepięcia:

3Stopień zanieczyszczenia: 3Szerokość w jednostkach podziałki: 3Liczba biegunów (całkowita): 3Znamionowe napięcie izolacji Ui: 440 VLiczba biegunów z bezpiecznikiem:

3Przekrój przewodów pełnych: 0,75 - 35 mm²Przekrój podłączanych przewodów skręcanych: 0,75 - 25 mm²Temperatura otoczenia podczas pracy: -25 - 55 °CMożliwe dodatkowe wyposażenie: takZnamionowa zdolność wyłączania Icn zgodnie z EN 60898 przy 400 V:

6 kAZnamionowa zdolność wyłączania Icn zgodnie z EN 60898 przy 230 V: 6 kAZnamionowa zdolność wyłączania Icu zgodnie z IEC 60947-2 przy 230 V: 20 kAZnamionowa zdolność wyłączania Icu zgodnie z IEC 60947-2 przy 400 V: 10 kAZnamionowe napięcie udarowe wytrzymywane Uimp: 4 kV Prąd znamionowy [A]6kAPrąd znamionowy25A ABB S203-C25 25A wyłącznik automatyczny C 3-biegunowy Szczegóły artykułuObszar zastosowańNa zewnątrz, wewnątrzTyp artykułuBezpiecznikTypMiniaturowy wyłącznik automatycznyTyp montażuInstalacja na tablicy rozdzielczejIlość1.

0 sztukCharakterystyka wyzwalaniaCZnamionowa zdolność wyłączania zgodnie z EN 608986 kANapięcie znamionowe440. 0 VPrąd znamionowy25. 0 ALiczba biegunów3-biegunowy ABB S203-C25 COMPACT SI-AUTOMAT | Nr producenta: 01025281 | EAN: 4016779468206 | Typ produktu:

Wyłącznik System pro M compact wg DIN VDE 0641/T 11. Zdolność łączeniowa: 6 kA. Klasa ograniczenia prądowego: 3. Do okablowania należy stosować szyny fazowe serii PS 1/. . . lub PS 3/. . . Wyłączniki serii S 200 chronią kable i przewody przed przeciążeniem i zwarciem zgodnie z normami DIN VDE 0100-430 i DIN VDE 0100-530.

Spełniają one przepisy konstrukcyjne DIN VDE 0641-11 lub IEC/EN 60898-1, DIN VDE 0660-101 lub IEC/EN60947-2 i UL1077. Ich opatentowany zacisk przyłączeniowy zapewnia prosty i bezpieczny kontakt oraz obsługę za pomocą płytki dociskowej. Dla lepszej widoczności podczas okablowania, otwór przyłączeniowy dla kabli znajduje się nad otworem przyłączeniowym dla szyny fazowej. Przewody o przekroju do 35 mm² można podłączyć bezpośrednio do urządzenia za pomocą zacisku przyłączeniowego z izolacją o stopniu ochrony IP20. Szeroka gama akcesoriów oferuje wszystko, czego potrzebujesz do zadań instalacyjnych.

Liczne atesty sprawiają, że S 200 nadaje się do użytku na całym świecie. Przed dostawą każde urządzenie jest poddawane trzem intensywnym testom jakości i wydajności. | Kategoria: Oprawy elektrotechniczne > Rozdzielacze mocy Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.

W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). głębokość instalacji 69 mm, charakterystyka inicjalizacji C, liczba biegunów (łącznie) 3, liczba zabezpieczonych biegunów 3, prąd znamionowy 25 A, napięcie znamionowe 400 V, znamionowe napięcie izolacji Ui 440 V, znamionowe napięcie wytrzymywane impulsu Uimp 4 kV, typ napięcia AC/DC, częstotliwość 50. . 60 Hz, Klasa ograniczenia energii 3, Montaż podtynkowy nie, Przełączany przewód neutralny nie, Kategoria przepięcia 3, Stopień zanieczyszczenia 3, Możliwe urządzenia dodatkowe tak, Szerokość w jednostkach podziału 3, Stopień ochrony (IP) IP20, Ochrona przeciwwybuchowa nie Wyłączniki serii S 200 chronią kable i przewody przed przeciążeniem i zwarciem zgodnie z normami DIN VDE 0100-430 i DIN VDE 0100-530.

Spełniają one przepisy konstrukcyjne DIN VDE 0641-11 lub IEC/EN 60898-1, DIN VDE 0660-101 lub IEC/EN60947-2 i UL1077. Ich opatentowany zacisk przyłączeniowy zapewnia prosty i bezpieczny kontakt oraz obsługę za pomocą płytki dociskowej. Dla lepszej widoczności podczas okablowania, otwór przyłączeniowy dla kabli znajduje się nad otworem przyłączeniowym dla szyny fazowej.

Dane techniczne:

• Prąd znamionowy:

25 A - Napięcie znamionowe: 400 V - Znamionowa zdolność wyłączania:

6 kA - Liczba biegunów: 3-biegunowy - Charakterystyka wyzwalania: C - Stopień ochrony: IP20 - Szerokość w jednostkach: 3 TE ABB Miniaturowy wyłącznik automatyczny 25 A 3-biegunowy, charakterystyka wyzwalania C (S203-C25)
