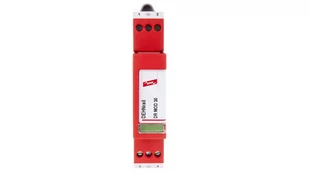

"Ogranicznik przepięć typu 3, dwubiegunowy z modułem wymiennym firmy DEHN serii DEHNrail.
Cechy:
- dwubiegunowy ogranicznik, podstawa i wymienny moduł ochronny- wysoka wytrzymałość udarowa warystorów z tlenku cynku w układzie z iskiernikiem- wskaźnik stanu w okienku kontrolnym- mniejsza szerokość montażowa, tylko 1 moduł- łatwa wymiana modułu ochronnego z klawiszami i ryglem blokującym- odporność na wstrząsy i wibracje wg PN-EN 60068-2Dane techniczne:
- Ogranicznik wg PN-EN 61643-11 / .
. . PN-IEC 61643-1: Typ 3 / Klasa III- Napięcie znamionowe AC Un: 24V- Największe napięcie trwałej pracy AC Uc: 30 V- Największe napięcie trwałej pracy DC Uc:
30V- Znamionowy prąd obciążenia AC Il: 25 A- Znamionowy prąd wyładowczy (8/20) In: 1 kA- Całkowity prąd wyładowczy (8/20) [L+N-PE] Itotal: 2kA- Udar kombinowany Uoc: 4kV- Udar kombinowany [L+N-PE] U OC total:
4kV- Napięciowy poziom ochrony [L-N] Up: $2 180 V- Napięciowy poziom ochrony [L/N-PE] Up: $3 630 V- Czas zadziałania [L-N]: $4 25 ns- Czas zadziałania [L/N-PE]: $5 100 ns- Maksymalny bezpiecznik dodatkowy:
25 A gL/gG lub B 25 A- Zakres temperatur pracy Tu: -40°C. . . +80°C- Wskaźnik działania / uszkodzenia: zielony / czerwony- Przekroje przewodów min: 0,5 mm 2 drut / li
