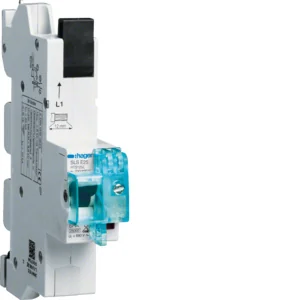

Hagar SLS,25A,1bieg.,char.E,szyny 12x5/10 40mm

Wyłącznik Hager SLS 1-biegunowy E charakterystyka 25A do szyn zbiorczych QuickConnect. Przełącznik SH zgodny z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880 rozmiar 6. SLS w różnych wersjach biegunowych, przełączanie jednobiegunowe, z oddzielnym wskaźnikiem położenia styku. Instrukcja instalacji zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230V są dostarczane z wtyczką z uziemieniem lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej. Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona specjalistycznej firmie.

Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie połączenie wysokiego napięcia i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci. Cechy produktu:

Przełącznik SH zgodny z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880, rozmiar 6. SLS w różnych wykonaniach biegunów, przełączanie jednobiegunowe, z oddzielnym wskaźnikiem położenia styku. Styk wtykowy do bezpośredniego montażu na szynie zbiorczej. Standardowa blokada wielofunkcyjna umożliwia następujące blokady: dla klienta przed niezamierzonym lub umyślnym przełączeniem, dla instalatora z kłódką podczas pracy w systemie, dla OSD z drutem uszczelniającym, kłódką lub specjalnym kluczem.

Dane techniczne: Prąd znamionowy 25 ACharakterystyka wyzwalania EZnamionowe napięcie robocze Ue 230/400 VZnamionowa zdolność wyłączania 25 kANapięcie izolacji 690 VLiczba biegunów 1 PLiczba modułów 1,5Przekrój połączenia z przewodem elastycznym 1 - 16 mm²Przekrój przyłącza dla przewodu sztywnego 1 - 25 mm²Typ montażu dla szyn zbiorczychWysokość zainstalowanego produktu 158 mmSzerokość zainstalowanego produktu 27 mm Typ produktuPrzełącznik SLSTyp produktudo montażu na szynie zbiorczejPrąd znamionowy [A]25CharakterystykaE Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka.

W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Charakterystyka początkowa E, Liczba biegunów 1, Prąd znamionowy 25 A, Napięcie znamionowe 400 V, Znamionowe napięcie izolacji Ui 690 V, Znamionowa zdolność wyłączeniowa 25 kA, Przełączany przewód neutralny nie, Częstotliwość 50 Hz, Kategoria przepięcia 4, Stopień zanieczyszczenia 3, Odporność na znamionowe napięcie udarowe 6 kV, Typ montażu Szyna zbiorcza, Stopień ochrony (IP) IP20, Rozmiar projektowy (zgodnie z DIN 43880) 2 HAGER HTS125E Wyłącznik SLS 25A 1P szyny zbiorcze | Nr producenta: 01005971 | EAN: 3250613303037 | Typ produktu: Nowy | Wyłącznik SLS Wyłącznik SLS 1-biegunowy o charakterystyce E 25A do szyn zbiorczych QuickConnect.

Przełącznik SH zgodny z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880 rozmiar 6. SLS w różnych wersjach biegunowych. przełączanie jednobiegunowe. z oddzielnym wskaźnikiem położenia styku. Styk wtykowy do bezpośredniego montażu na szynie zbiorczej.

Standardowa blokada wielofunkcyjna umożliwia następujące blokady: dla klienta przed niezamierzonym lub umyślnym przełączeniem. dla instalatora z kłódką podczas pracy w systemie. dla OSD z drutem uszczelniającym. Kłódka lub klucz specjalny.

| Kategoria: Nowy Hager HTS125E. Liczba biegunów: 1P. Napięcie wejściowe AC: 230-400 V, Znamionowy prąd wyjściowy:

25 A (HTS125E)
